Ultramid® B3UG4
聚酰胺6（尼龍6）PA6
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
An halogen-free flame retardant injection molding grade with outstanding free-flow properties, with good electrical properties and low smoke density; resistant to glow wire test GWFI to 960℃.

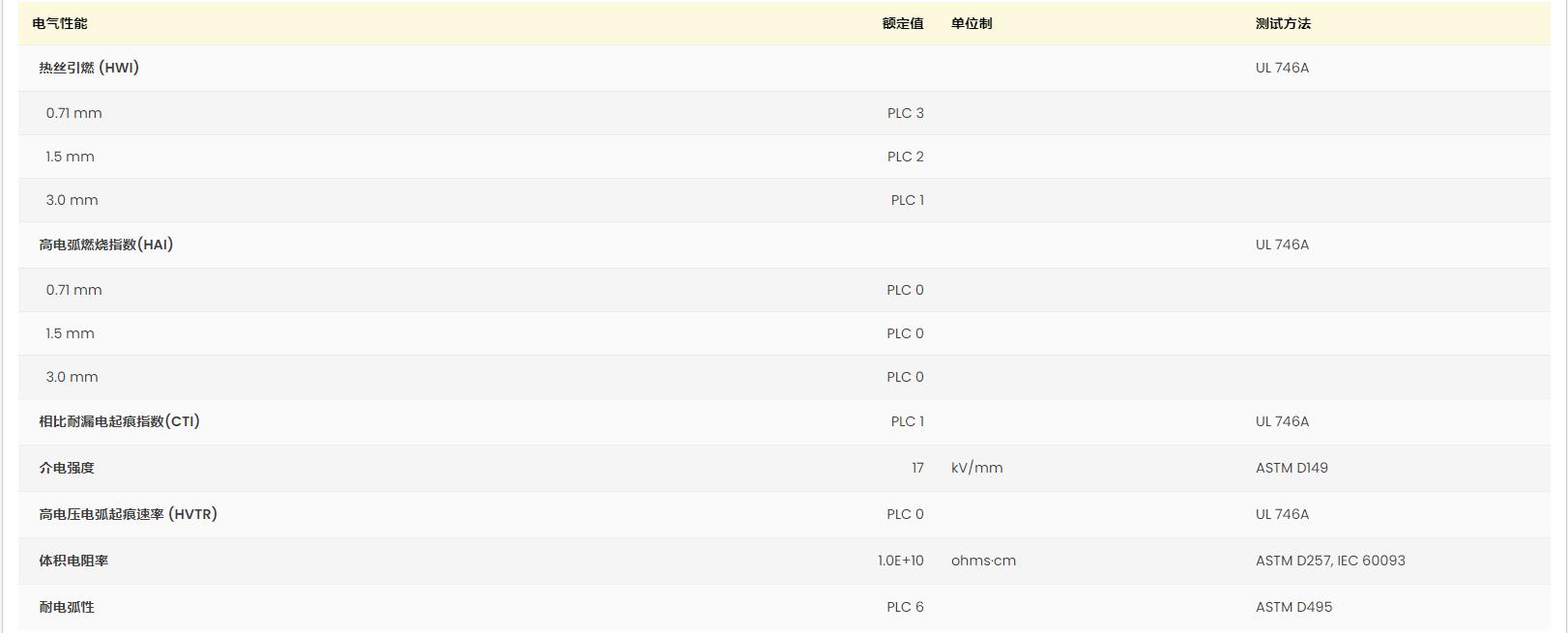

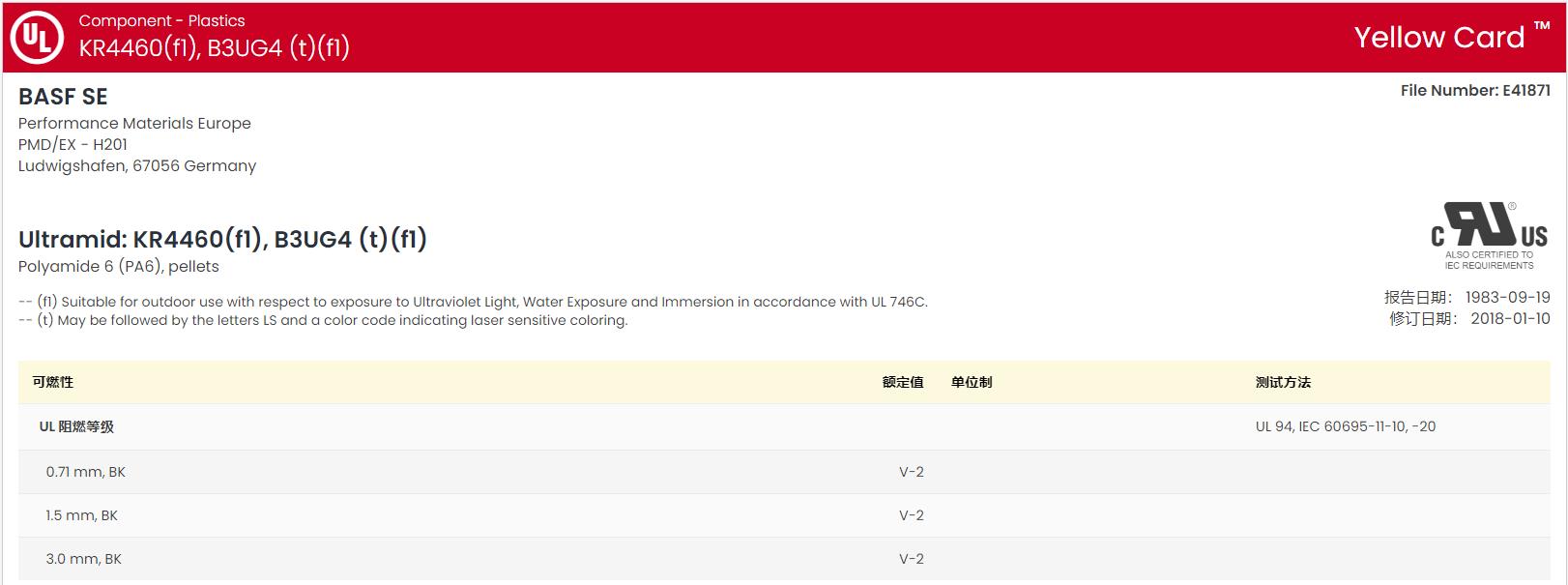

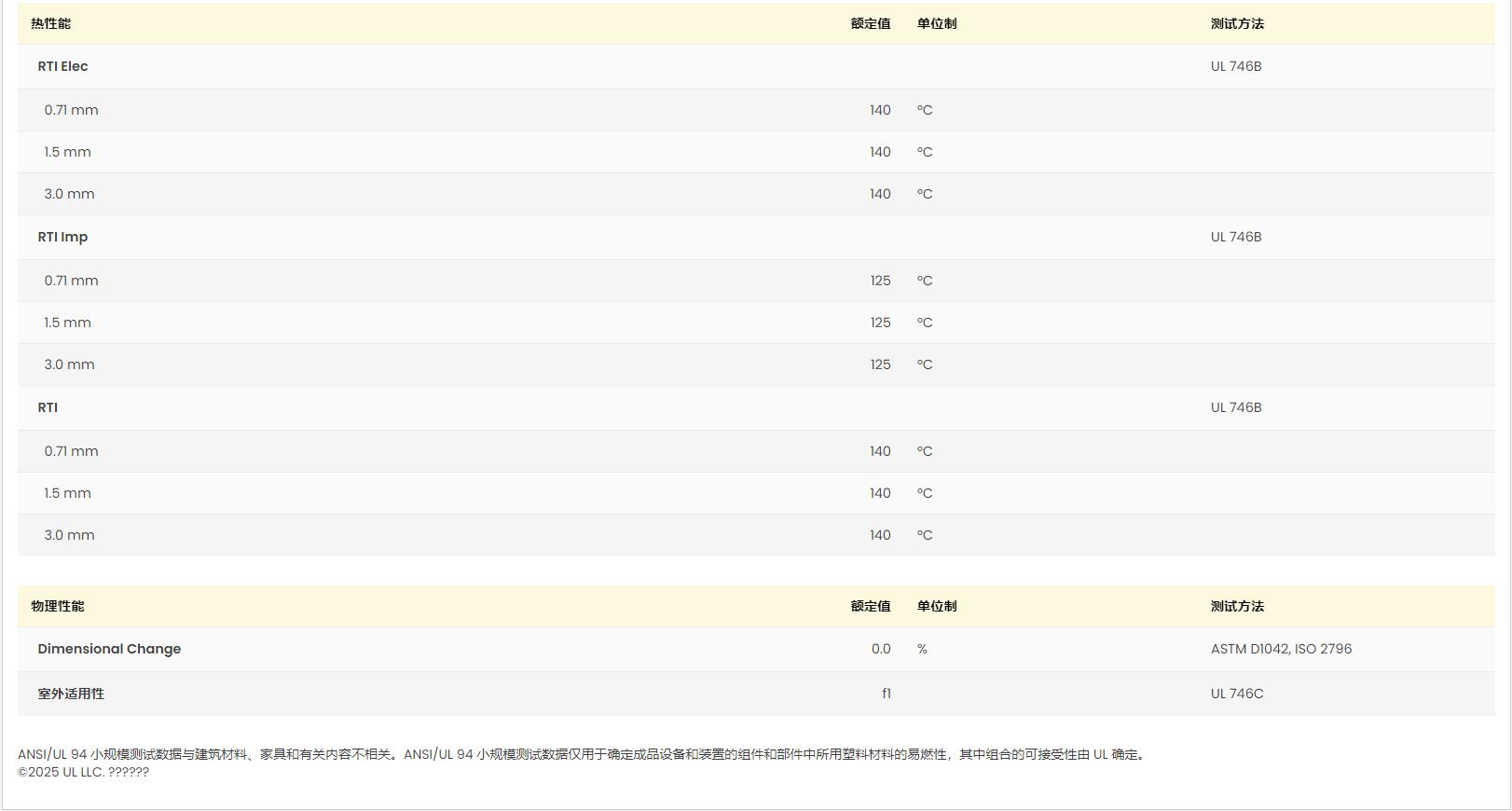

黃卡號(hào)碼：E41871-100110474、E41871-233718
增強(qiáng)材料：玻璃纖維20%增強(qiáng)
含添加劑：阻燃劑
材料特性：低煙度、良好的電氣性能、流動(dòng)性高、耐油性能、無(wú)鹵阻燃
材料用途：電氣/電子應(yīng)用領(lǐng)域
加工方法：粒子注射成型
供貨地區(qū)：歐洲、亞太地區(qū)
中國(guó)代理：蘇州希普能工程塑料
Ultramid® B3UG4 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.31 | -- | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70 | -- | g/cm³ | |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 80 | -- | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 0.80 | -- | % | |
| 流動(dòng) | 0.80 | -- | % | |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 6.6 到 7.2 | -- | % | |
| 平衡,23℃,50% RH | 2.0 到 2.4 | -- | % | |
| 粘數(shù)(96%H2SO4) | 150 | -- | cm³/g | ISO 307 |
| 模具收縮性-model-housing(1.50 mm) | 0.50 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 6000 | 3000 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 95.0 | 50.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 3.0 | 6.0 | % | ISO 527-2 |
| 彎曲模量 | 5700 | 2800 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 150 | 70.0 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179/1eA | |||
| -30℃ | 3.4 | -- | kJ/m² | |
| 23℃ | 3.0 | 9.0 | kJ/m² | |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | ISO 179/1eU | |||
| -30℃ | 35 | -- | kJ/m² | |
| 23℃ | 40 | 110 | kJ/m² | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 210 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 170 | -- | ℃ | ISO 75-2/A |
| 熔融溫度 | 220 | -- | ℃ | ISO 11357-3 |
| 溫度指數(shù)-at 50% loss of tensile strength | IEC 60216 | |||
| --1 | 160 | -- | ℃ | |
| --2 | 185 | -- | ℃ | |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | -- | 1.0E+10 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+15 | 1.0E+13 | ohms·cm | IEC 60093 |
| 相對(duì)電容率(1MHz) | 3.80 | -- | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.015 | -- | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案A) | 550 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 灼熱絲易燃指數(shù)(1.0mm) | 960 | -- | ℃ | IEC 60695-2-12 |
| 極限氧指數(shù) | 31 | -- | % | ISO 4589-2 |
| 煙霧密度-Ds max. (20min),25kW/m²(2.00mm) | 200 | -- | ISO 5659-2 | |
| 煙霧毒性-CIT NLP acc.to CEN/TS 45545-2 | 0.55 | -- | NF X70-100 | |
| 補(bǔ)充信息 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 樹(shù)脂標(biāo)識(shí) |
| Polymer Abbreviation | PA6-GF20 FR(30) | |||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時(shí)間 | 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 料斗溫度 | 80 | ℃ | ||
| 料筒后部溫度 | 250 | ℃ | ||
| 料筒中部溫度 | 260 | ℃ | ||
| 料筒前部溫度 | 270 | ℃ | ||
| 射嘴溫度 | 270 | ℃ | ||
| 加工（熔體）溫度 | 250 到 275 | ℃ | ||
| 模具溫度 | 80 到 90 | ℃ | ||
| 備注 120000 h 25000 h |
||||
