Ultramid® B3M6
聚酰胺6（尼龍6）PA6
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultramid B3M6 is a 30% mineral reinforced injection molding PA6 grade for industrial items requiring high impact strength and very high dimensional stability, excellent laser markability.
Applications
Typical applications include industrial items.
增強(qiáng)材料：礦物30%填充
材料特性：高抗撞擊、激光標(biāo)記、耐油、High Dimensional Stability
材料用途：工業(yè)應(yīng)用
加工方法：粒子注射成型
供貨地區(qū)：北美洲、歐洲、亞太地區(qū)
中國(guó)代理：蘇州希普能工程塑料

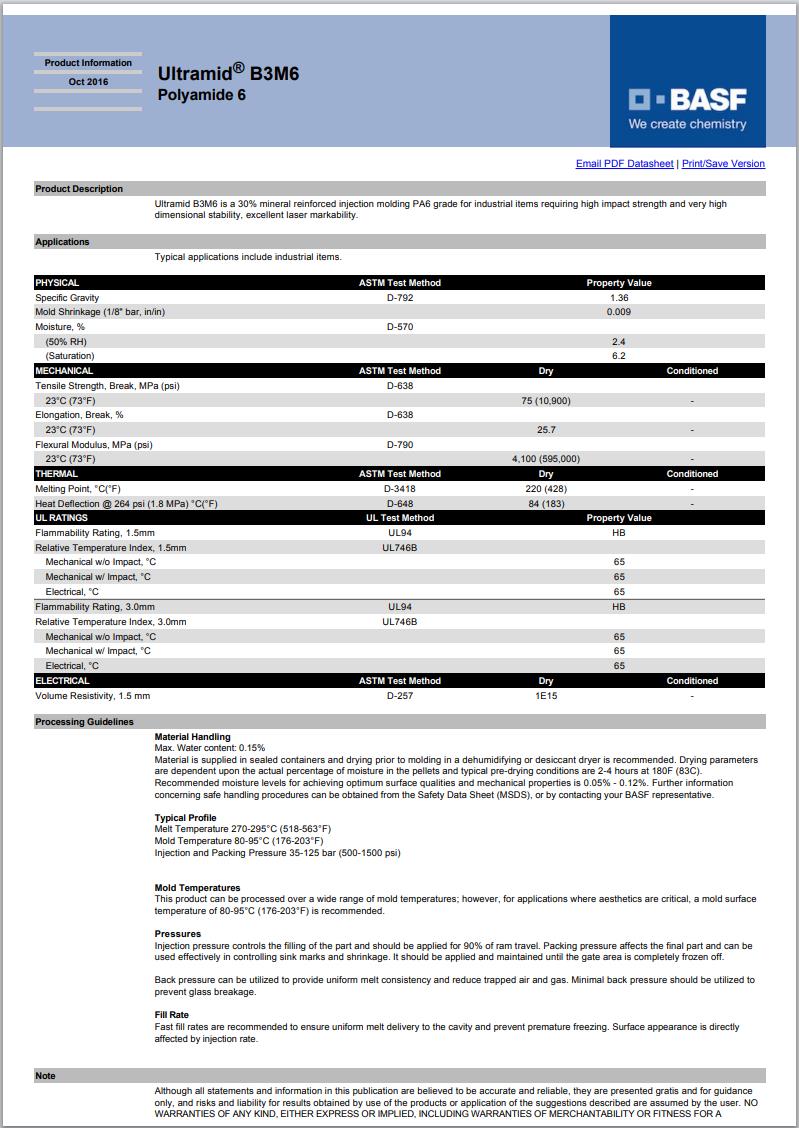

Ultramid® B3M6 巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度/比重 | 1.36 | g/cm³ | ASTM D792,ISO 1183 |
| 收縮率-流動(dòng)(3.18 mm) | 0.90 | % | |
| 吸水率 | |||
| 飽和 | 6.2 | % | ASTM D570 |
| 飽和,23℃ | 6.2 | % | ISO 62 |
| 平衡,50% RH | 2.4 | % | ASTM D570 |
| 平衡,23℃,50% RH | 2.4 | % | ISO 62 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 4500 | MPa | ISO 527-1 |
| 抗張強(qiáng)度(斷裂,23℃) | 75.0 | MPa | ASTM D638,ISO 527-2 |
| 伸長(zhǎng)率(斷裂,23℃) | 26 | % | ASTM D638,ISO 527-2 |
| 彎曲模量(23℃) | 4100 | MPa | ASTM D790,ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | ||
| -30℃ | 5.4 | kJ/m² | |
| 23℃ | 6.6 | kJ/m² | |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度(23℃) | 240 | kJ/m² | ISO 179 |
| 懸壁梁缺口沖擊強(qiáng)度 | ISO 180 | ||
| -40℃ | 8.0 | kJ/m² | |
| 23℃ | 7.0 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8MPa,未退火) | 84.0 | ℃ | ASTM D648,ISO 75-2/A |
| 熔融峰值溫度 | 220 | ℃ | ASTM D3418,ISO 3146 |
| 線(xiàn)形熱膨脹系數(shù) | |||
| 流動(dòng) | 8.8E-5 | cm/cm/℃ | |
| 垂直 | 1.1E-4 | cm/cm/℃ | |
| RTI Elec | UL 746B | ||
| 1.5 mm | 65.0 | ℃ | |
| 3.0 mm | 65.0 | ℃ | |
| RTI Imp | UL 746B | ||
| 1.5 mm | 65.0 | ℃ | |
| 3.0 mm | 65.0 | ℃ | |
| RTI | UL 746B | ||
| 1.5 mm | 65.0 | ℃ | |
| 3.0 mm | 65.0 | ℃ | |
| 電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 體積電阻率 | |||
| 1.50 mm | 1.0E+17 | ohms·cm | ASTM D257 |
| -- | 1.0E+17 | ohms·cm | IEC 60093 |
| 介電常數(shù)(1MHz) | 3.50 | IEC 60250 | |
| 耗散因數(shù) | IEC 60250 | ||
| 100 Hz | 0.020 | ||
| 1 MHz | 0.020 | ||
| 漏電起痕指數(shù) | 450 | V | IEC 60112 |
| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | UL 94 | ||
| 1.5 mm | HB | ||
| 3.0 mm | HB | ||
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 83 | ℃ | |
| 干燥時(shí)間 | 2.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.15 | % | |
| 加工（熔體）溫度 | 270 到 295 | ℃ | |
| 模具溫度 | 80 到 95 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
