POLYFLON™ PTFE M-18
聚四氟乙烯
DAIKIN INDUSTRIES, Ltd.
產(chǎn)品說(shuō)明:
A fluororesin suitable for large molding products with excellent mechanical properties.
Introduction
﹡POLYFLON M-18 is a polytetrafluoroethylene virgin granular fine cut resin.
﹡Compressing the powder and sintering are a general method for use due to its high melt viscosity.
﹡Suitable for medium to large compression molding with its large bulk density in the fine cut resins.
﹡The product shows excellent mechanical properties.
供貨地區(qū)：北美洲，非洲和中東，拉丁美洲，歐洲，亞太地區(qū)
材料特性：高粘度
材料形式：顆粒
加工方法：燒結(jié)，壓縮模塑
材料性能：
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度/比重 | 2.15 | g/cm³ | ASTM D4894 |
| 表觀密度 | 0.45 | g/cm³ | ASTM D4894 |
| 收縮率 - 流動(dòng) | 3.1 | % | ASTM D4894 |
| 平均顆粒尺寸 | 50 | µm | 內(nèi)部方法 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 抗張強(qiáng)度 | 52.0 | MPa | ASTM D4894 |
| 伸長(zhǎng)率 (斷裂) | 380 | % | ASTM D4894 |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 熔融峰值溫度 | ASTM D4894 | ||
| --1 | 327 | °C | |
| --2 | 345 | °C | |
| 備注 1Second 2Initial |
|||
氟樹(shù)脂】 POLYFLON PTFE-M（懸浮樹(shù)脂）
各類(lèi)樹(shù)脂中在耐熱、耐化學(xué)品性方面最具代表性的樹(shù)脂
POLYFLON PTFE-M（懸浮樹(shù)脂）是具有優(yōu)秀的耐熱性、耐化學(xué)品性、耐氣候性、自潤(rùn)滑性的聚四氟乙烯樹(shù)脂。由于其熔融粘度非常高，所以需要將樹(shù)脂粉末壓縮后加熱（燒結(jié)）到熔點(diǎn)以上，使粉末之間互相融著。POLYFLON PTFE-M根據(jù)成型加工方法及用途不同，有很多品種。
特點(diǎn)與特性
因C-F鍵能強(qiáng)，結(jié)構(gòu)穩(wěn)定，擁有優(yōu)異的耐熱性，連續(xù)使用溫度可達(dá)260℃，對(duì)大多數(shù)化學(xué)品都具有耐受性和耐候性。
因其摩擦系數(shù)非常小，所以具有優(yōu)異的自潤(rùn)滑性。由于表面張力很低，所以具有優(yōu)異的防水防油性和不粘性。
由于不含有添加劑、增塑劑等，化學(xué)性能穩(wěn)定。
具有不燃性（極限氧指數(shù)為95Vol%）
材料用途：
 球閥閥座 |
 化學(xué)泵 |
 耐腐蝕內(nèi)襯 |
產(chǎn)品信息
名稱(chēng)：聚四氟乙烯樹(shù)脂（polytetrafluoroethylene）
結(jié)構(gòu)式： (-CF2-CF2-)n
熔融粘度：10¹?~10¹¹poise(380℃)，最高連續(xù)使用溫度：260℃

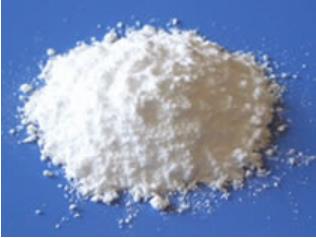

懸浮樹(shù)脂（細(xì)粉末）
等級(jí)
M-18；M-18F；M-111；M-112
特性
平均粒徑：20~50μm 表觀密度：0.2~0.5g/ml
成型方法
一般壓縮成型
成型品
大型成型品⇒車(chē)削膜、板、模壓板

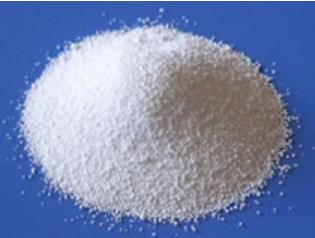

懸浮樹(shù)脂（造粒品）
等級(jí)
M-139；M-532；M-532C
特性
平均粒徑：300~500μm 表觀密度：0.7~0.9g/ml
成型方法
一般壓縮成型、自動(dòng)壓縮成型、柱塞擠出成型、等壓成型
成型品
模壓板、模壓塊/棒、套筒、管子
| 品名 | 平均粒徑 （μm） |
表觀密度 （g/ml） |
特點(diǎn) |
| M-12 | 50 | 0.29 | 適用于制作高致密性，寬幅薄膜。 |
| M-111 | 27 | 0.36 | 成型品表面光滑細(xì)致；適用于對(duì)蠕變性有較高要求的墊片、密封件的制作 。 |
| M-112 | 20 | 0.36 | 適用于生產(chǎn)隔膜、波紋管等對(duì)耐彎折性有很高要求的成型品。 |
| M-139 | 400 | 0.92 | 流動(dòng)性?xún)?yōu)異，表觀密度大，適用于自動(dòng)壓縮成型；成型品具有優(yōu)異的耐蠕變性及二次加工性。 |
| M-18 | 40 | 0.45 | 適用于一般壓縮成型、大物成型 |
| M-18F | 25 | 0.4 | 與無(wú)機(jī)填料及顏料分散均勻 |
| M-532 | 400 | 0.88 | 細(xì)?；炝Ｆ?，粒徑分布窄，適用于單向模壓成型；制品表面光滑。 |
| M-532C | 460 | 0.82 | 具有優(yōu)異的流動(dòng)性，適用于薄壁套管及自動(dòng)成型；制品表面光滑。 |
