Multilon® TN-7000F
聚碳酸酯+丙烯腈丁二烯苯乙烯
TEIJIN LIMITED
產(chǎn)品說明:
PC/ABS polymer alloy, Non-halogen type flame resistant series
黃卡編號：E98529-253694、E244324-101599330
填料增強：礦物填料
粒料特性：高剛性、無鹵阻燃
粒料用途：OA設(shè)備、商務(wù)設(shè)備
加工方法：注射成型
供貨地區(qū)：北美洲、非洲和中東、拉丁美洲、歐洲、亞太地區(qū)
粒料性能
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.22 | g/cm³ | ISO 1183 |
| 收縮率 | 內(nèi)部方法 | ||
| 垂直:4.00 mm | 0.40 到 0.60 | % | |
| 流動:4.00 mm | 0.40 到 0.60 | % | |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 | 3300 | MPa | ISO 527-2/1 |
| 拉伸應(yīng)力 | ISO 527-2/50 | ||
| 屈服 | 63.0 | MPa | |
| 斷裂 | 46.0 | MPa | |
| 拉伸應(yīng)變 | ISO 527-2/50 | ||
| 屈服 | 2.0 | % | |
| 斷裂 | 20 | % | |
| 彎曲模量1 | 3200 | MPa | ISO 178 |
| 彎曲應(yīng)力1 | 96 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | 12 | kJ/m² | ISO 179 |
| 簡支梁無缺口沖擊強度 | 無斷裂 | ISO 179 | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 熱變形溫度 | |||
| 0.45 MPa,未退火 | 94.0 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 84.0 | ℃ | ISO 75-2/A |
| 維卡軟化溫度 | 97.0 | ℃ | ISO 306/B50 |
| 線形熱膨脹系數(shù) | ISO 11359-2 | ||
| 流動 | 6.0E-5 | cm/cm/℃ | |
| 垂直 | 7.0E-5 | cm/cm/℃ | |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 表面電阻率 | 1.0E+16 | ohms | IEC 60093 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| UL 阻燃等級 | UL 94 | ||
| 1.2 mm | V-0 | ||
| 1.8 mm | 5VB | ||
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 | ℃ | |
| 干燥時間 | 5.0 到 8.0 | hr | |
| 加工（熔體）溫度 | 230 到 270 | ℃ | |
| 模具溫度 | 50 到 70 | ℃ | |
| 備注 12.0 mm/min |
|||
“Multilon®”是帝人開發(fā)的PC/ABS 系列聚合物合金。“Multilon®”兼有聚碳酸酯（PC）樹脂和ABS 樹脂兩者的特長，廣泛應(yīng)用于電器、電子、辦公設(shè)備、照明器具、精密機械、汽車部件、家庭用品等領(lǐng)域。
注塑成型加工
1.預(yù)干燥
為了生產(chǎn)出質(zhì)優(yōu)的Multilon成型制品，必須按下述成型條件表中所列的條件對它進行預(yù)干燥，以防止因樹脂水解而引起性能降低、起泡、銀紋等問題。
另外，干燥時間超過8小時有可能引起粒料變色，因此請將干燥機及料斗干燥器的溫度設(shè)置得比下述條件表所示的干燥溫度低10℃左右。
2.注塑成型
請選擇容量為成型品重量的1.5~3倍左右的注塑機，按下述成型條件表中所列的條件進行成型加工較合理。
注塑速度過快的話，會造成注嘴及澆口等狹窄部位因樹脂高速流動的剪切發(fā)熱引起糊斑、熔合部的燒焦等問題，在設(shè)定條件時，請行從低速開始。

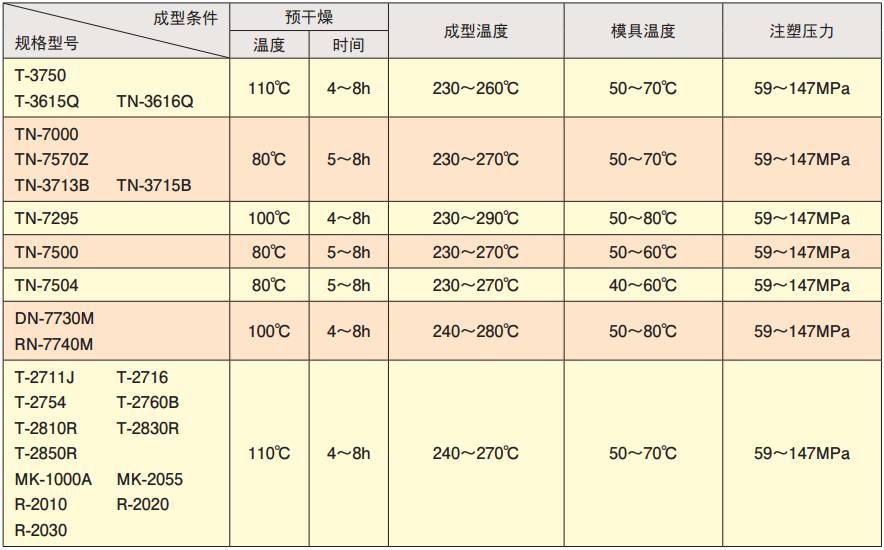

Multilon的成型條件表
