Ultramid® Structure A3WG10 LFX BK23215
聚酰胺66（尼龍66）
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultramid Structure A3WG10 LFX BK23215 is a 50% long glass-fiber reinforced and heat aging resistant injection molding grade designed for applications requiring excellent strength and stiffness.
增強(qiáng)材料：長(zhǎng)玻璃纖維50%增強(qiáng)
材料特性：高剛性，高強(qiáng)度，耐熱老化性能良好，耐油性能
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國(guó)代理：蘇州希普能工程塑料

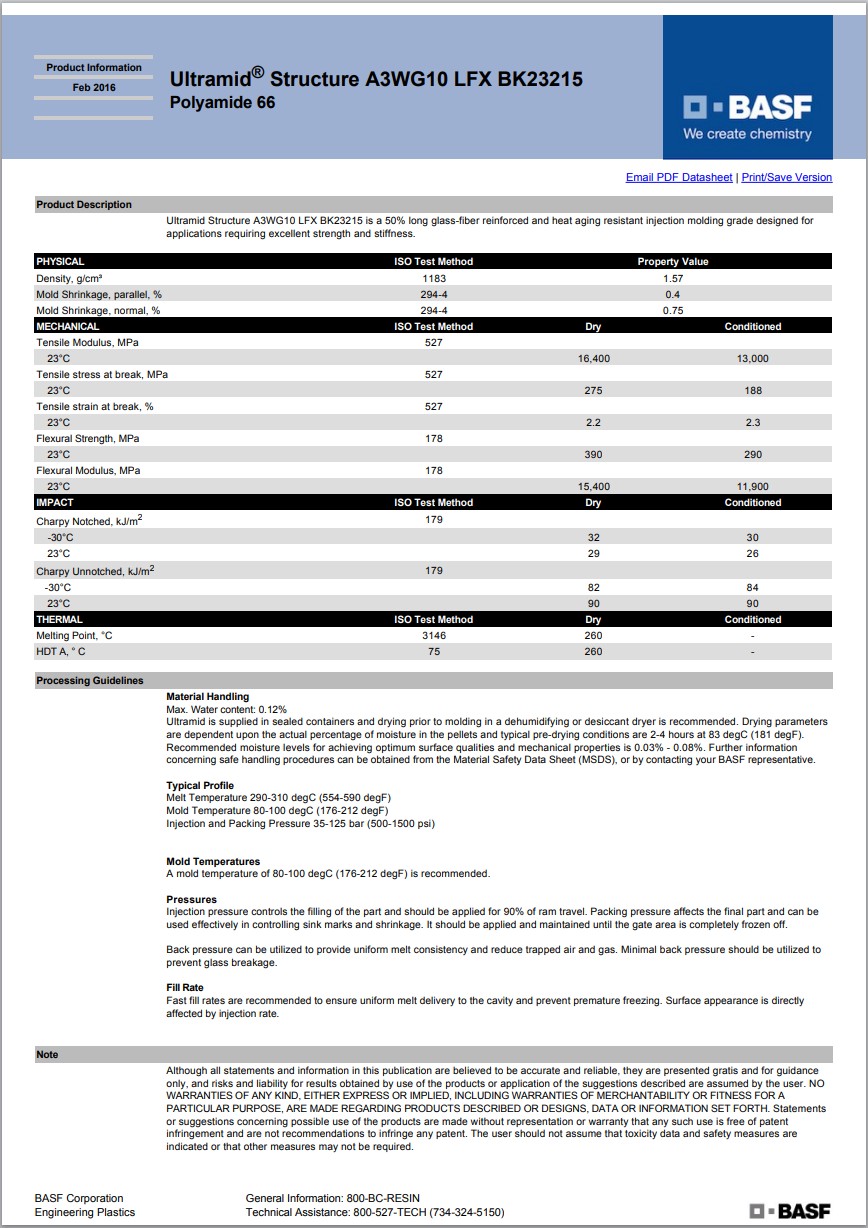

Ultramid® Structure A3WG10 LFX BK23215 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.57 | -- | g/cm³ | ISO 1183 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 0.75 | -- | % | |
| 流動(dòng) | 0.40 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 16400 | 13000 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 275 | 188 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 2.2 | 2.3 | % | ISO 527-2 |
| 彎曲模量(23℃) | 15400 | 11900 | MPa | ISO 178 |
| 彎曲應(yīng)力(23℃) | 390 | 290 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 32 | 30 | kJ/m² | |
| 23℃ | 29 | 26 | kJ/m² | |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 82 | 84 | kJ/m² | |
| 23℃ | 90 | 90 | kJ/m² | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 260 | -- | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 260 | -- | ℃ | ISO 3146 |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 83 | ℃ | ||
| 干燥時(shí)間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.12 | % | ||
| 加工（熔體）溫度 | 290 到 310 | ℃ | ||
| 模具溫度 | 80 到 100 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
