Ultramid® N-333 NF3001
聚酰胺 66 （尼龍66）
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid N-333 NF3001 is a 33% glass reinforced, heat stabilized, injection molding PA66 uncolored.
Applications
It is especially formulated for power steering reservoir applications.
增強(qiáng)材料：玻璃纖維33%增強(qiáng)
含添加劑：熱穩(wěn)定劑
材料特性：熱穩(wěn)定
加工方法：粒子注射成型
供貨地區(qū)：北美洲
中國(guó)代理：蘇州希普能工程塑料

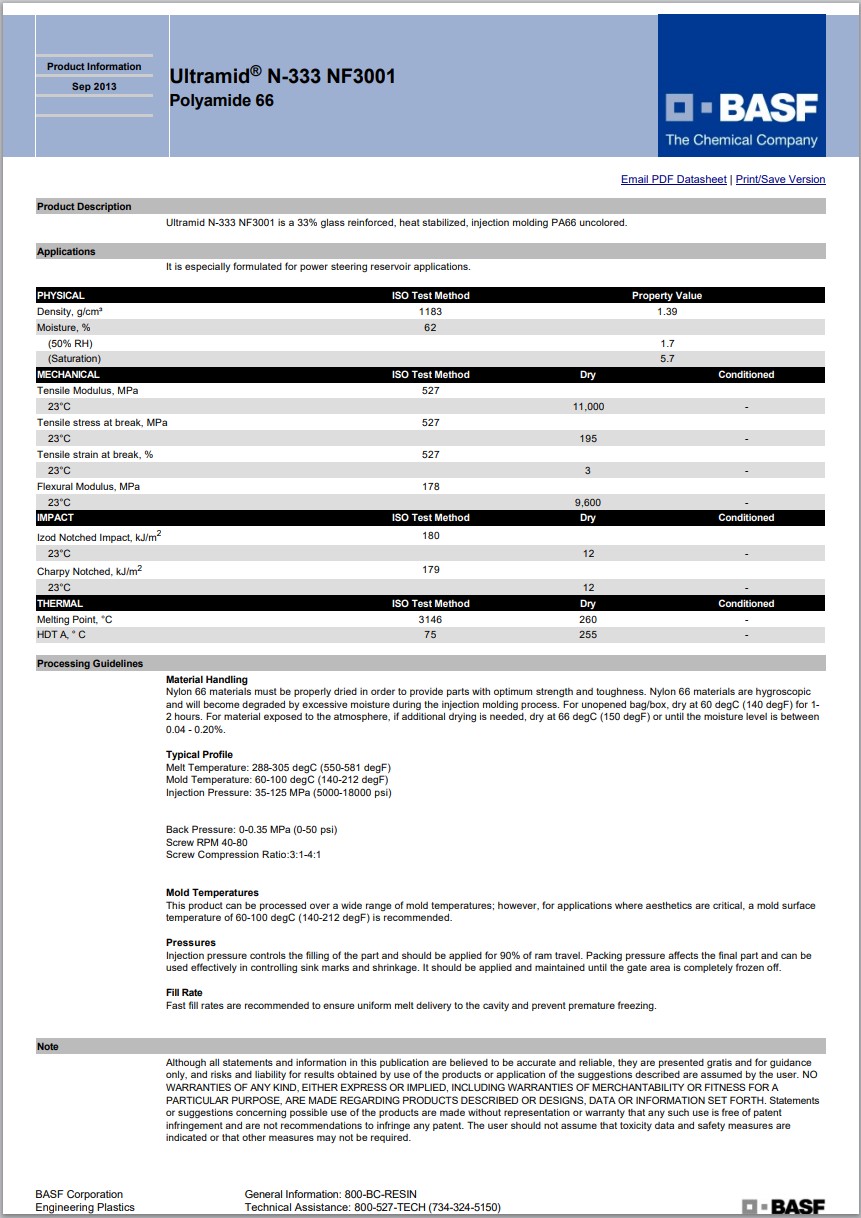

Ultramid® N-333 NF3001 巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.39 | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 5.7 | % | |
| 平衡,23℃,50% RH | 1.7 | % | |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 11000 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 195 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 3.0 | % | ISO 527-2 |
| 彎曲模量(23℃) | 9600 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 12 | kJ/m² | ISO 179 |
| 懸壁梁缺口沖擊強(qiáng)度(23℃) | 12 | kJ/m² | ISO 180 |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 255 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 260 | ℃ | ISO 3146 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 60 | ℃ | |
| 干燥時(shí)間 | 1.0 到 2.0 | hr | |
| 建議的最大水分含量 | 0.040 到 0.20 | % | |
| 加工（熔體）溫度 | 288 到 305 | ℃ | |
| 模具溫度 | 60 到 100 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背壓 | 0.00 到 0.350 | MPa | |
| 螺桿轉(zhuǎn)速 | 40 到 80 | rpm | |
| 螺桿壓縮比 | 3.0:1.0 to 4.0:1.0 | ||
