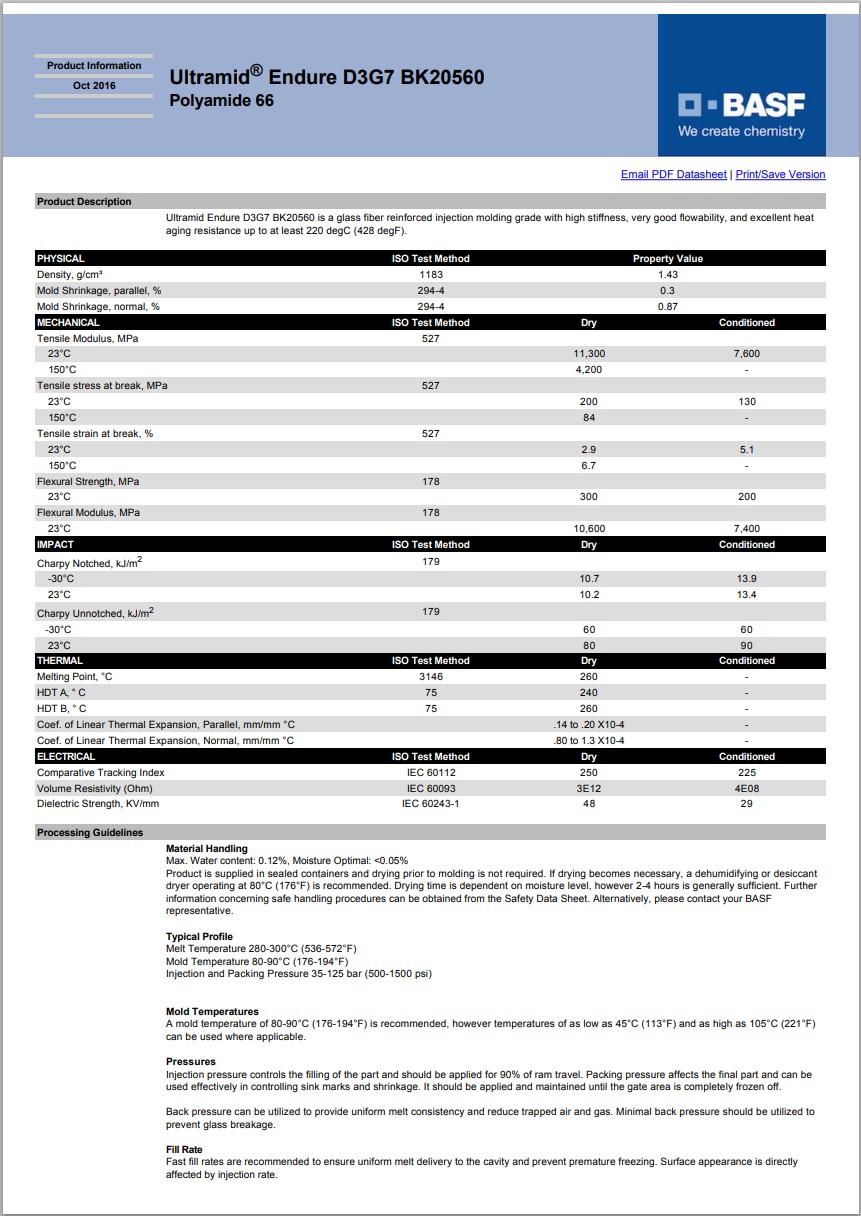

Ultramid® Endure D3G7 BK20560
聚酰胺 66 （尼龍66）PA66
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultramid Endure D3G7 BK20560 is a glass fiber reinforced injection molding grade with high stiffness, very good flowability, and excellent heat aging resistance up to at least 220 degC (428 degF).
增強(qiáng)材料：玻璃纖維增強(qiáng)
材料特性：高剛性，良好的流動(dòng)性，耐熱老化良好
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國(guó)代理：蘇州希普能工程塑料
Ultramid® Endure D3G7 BK20560 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.43 | -- | g/cm³ | ISO 1183 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 0.87 | -- | % | |
| 流動(dòng) | 0.30 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | ISO 527-1 | |||
| 23℃ | 11300 | 7600 | MPa | |
| 150℃ | 4200 | -- | MPa | |
| 拉伸應(yīng)力 | ISO 527-2 | |||
| 斷裂,23℃ | 200 | 130 | MPa | |
| 斷裂,150℃ | 84.0 | -- | MPa | |
| 拉伸應(yīng)變 | ISO 527-2 | |||
| 斷裂,23℃ | 2.9 | 5.1 | % | |
| 斷裂,150℃ | 6.7 | -- | % | |
| 彎曲模量(23℃) | 10600 | 7400 | MPa | ISO 178 |
| 彎曲應(yīng)力(23℃) | 300 | 200 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 11 | 14 | kJ/m² | |
| 23℃ | 10 | 13 | kJ/m² | |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 60 | 60 | kJ/m² | |
| 23℃ | 80 | 90 | kJ/m² | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 260 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 240 | -- | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 260 | -- | ℃ | ISO 3146 |
| 線形熱膨脹系數(shù) | ||||
| 流動(dòng) | 1.4E-5到2.0E-5 | -- | cm/cm/℃ | |
| 垂直 | 8.0E-5到1.3E-4 | -- | cm/cm/℃ | |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 體積電阻率 | 3.0E+14 | 4.0E+10 | ohms·cm | IEC 60093 |
| 介電強(qiáng)度 | 48 | 29 | kV/mm | IEC 60243-1 |
| 漏電起痕指數(shù) | 250 | 225 | V | IEC 60112 |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時(shí)間 | 2.0到4.0 | hr | ||
| 建議的最大水分含量 | 0.12 | % | ||
| 加工（熔體）溫度 | 280到300 | ℃ | ||
| 模具溫度 | 80到90 | ℃ | ||
| 注塑壓力 | 3.50到12.5 | MPa | ||
| 注射速度 | 快速 | |||
