Ultramid® A4H
聚酰胺66(尼龍66)PA66
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
A high heat aging resistant, medium viscosity injection moulding grade for highly stressed parts such as bearing cages, gear-wheels, coil formers and cable connectors.
黃卡號碼：E36632-103485748
材料特性：耐熱老化良好、耐油、中等粘度
材料用途：車輪、連接器
加工方法：粒子注射成型
供貨地區(qū)：歐洲、亞太地區(qū)
中國代理：蘇州希普能工程塑料

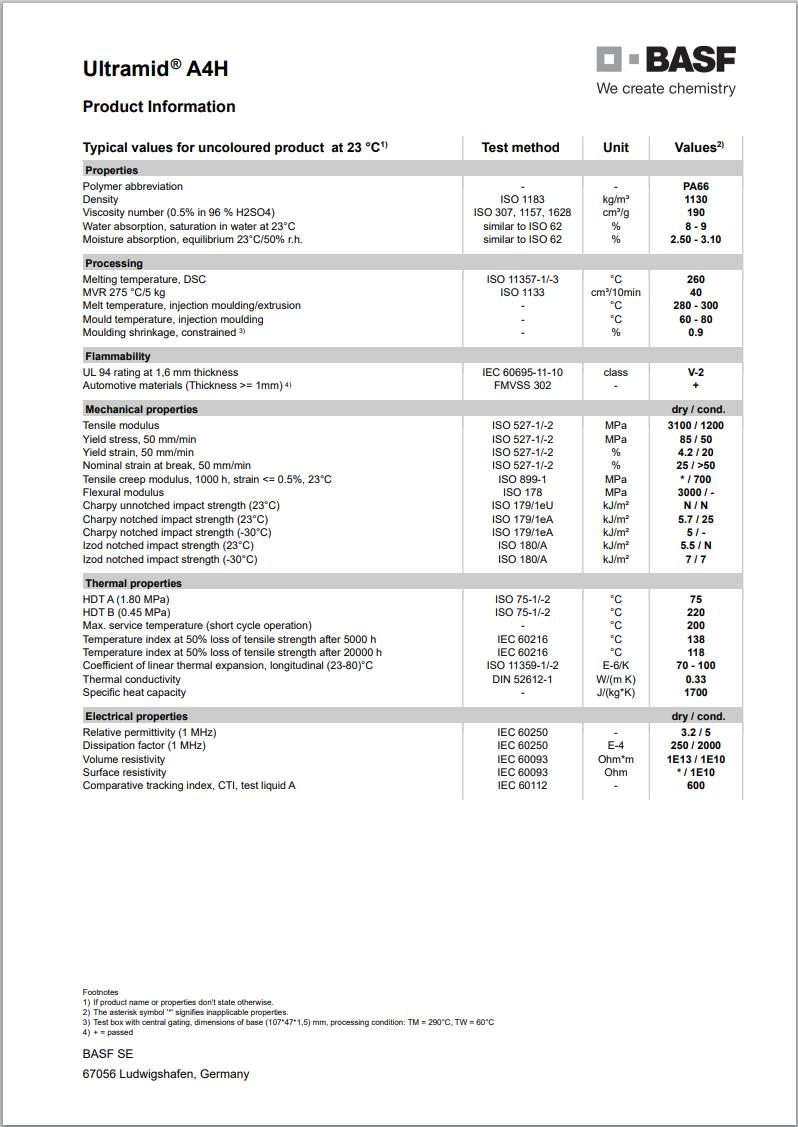

Ultramid® A4H 加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.13 | -- | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70 | -- | g/cm³ | |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 40 | -- | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 8.0 到 9.0 | -- | % | |
| 平衡,23℃,50% RH | 2.5 到 3.1 | -- | % | |
| 粘數(shù)(96%H2SO4) | 190 | -- | cm³/g | ISO 307 |
| 模具收縮性-constrained1 | 0.90 | -- | % | |
| 機械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量 | 3100 | 1200 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(屈服) | 85.0 | 50.0 | MPa | ISO 527-2/50 |
| 拉伸應(yīng)變(屈服) | 4.2 | 20 | % | ISO 527-2/50 |
| 標稱拉伸斷裂應(yīng)變 | 25 | > 50 | % | ISO 527-2/50 |
| 拉伸蠕變模量2(1000 hr) | -- | 700 | MPa | ISO 899-1 |
| 彎曲模量 | 3000 | -- | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179/1eA | |||
| -30℃ | 5.0 | -- | kJ/m² | |
| 23℃ | 5.7 | 25 | kJ/m² | |
| 簡支梁無缺口沖擊強度(23℃) | 無斷裂 | 無斷裂 | ISO 179/1eU | |
| 懸壁梁缺口沖擊強度 | ISO 180/A | |||
| -30℃ | 7.0 | 7.0 | kJ/m² | |
| 23℃ | 5.5kJ/m² | 無斷裂 | ||
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 220 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 75.0 | -- | ℃ | ISO 75-2/A |
| 熔融溫度 | 260 | -- | ℃ | ISO 11357-3 |
| 線形熱膨脹系數(shù)-流動(23 到 80℃) | 7.0E-5到1.0E-4 | -- | cm/cm/℃ | ISO 11359-2 |
| 比熱 | 1700 | -- | J/kg/℃ | |
| 導熱系數(shù) | 0.33 | -- | W/m/K | DIN 52612 |
| 溫度指數(shù)-at 50% loss of tensile strength | IEC 60216 | |||
| --3 | 138 | -- | ℃ | |
| --4 | 118 | -- | ℃ | |
| 最高使用溫度-short cycle operation | 200 | -- | ℃ | |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 表面電阻率 | -- | 1.0E+10 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 相對電容率(1MHz) | 3.2 | 5.00 | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.025 | 0.20 | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案A) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 可燃性等級(1.6mm) | V-2 | -- | IEC 60695-11-10,-20 | |
| 補充信息 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| Polymer Abbreviation | PA66 | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時間 | 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 料斗溫度 | 80 | ℃ | ||
| 料筒后部溫度 | 290 | ℃ | ||
| 料筒中部溫度 | 290 | ℃ | ||
| 料筒前部溫度 | 290 | ℃ | ||
| 射嘴溫度 | 290 | ℃ | ||
| 加工（熔體）溫度 | 280 到 300 | ℃ | ||
| 模具溫度 | 60 到 80 | ℃ | ||
| Residence Time | < 10.0 | min | ||
| Screw Speed | < 18 | m/min | ||
| 備注 1Test box with central gating,dimensions of base (107*47*1,5) mm,processing conditions: TM = 290℃,TW = 60℃ 2strain <= 0.5%,23℃ 35000 h 420000 h |
||||
