Ultramid® A3XZG5
聚酰胺66(尼龍66)PA66
德國巴斯夫-BASF Corporation
產品說明:
Ultramid A3XZG5 is an impact-modified, 25% glass fiber reinforced injection molding PA66 grade with improved flame retardance. Flame retardant based on red phosphorus.
Applications
Typical applications include components with high stiffness, dimensional stability and enhanced impact strength such as electrical switches.

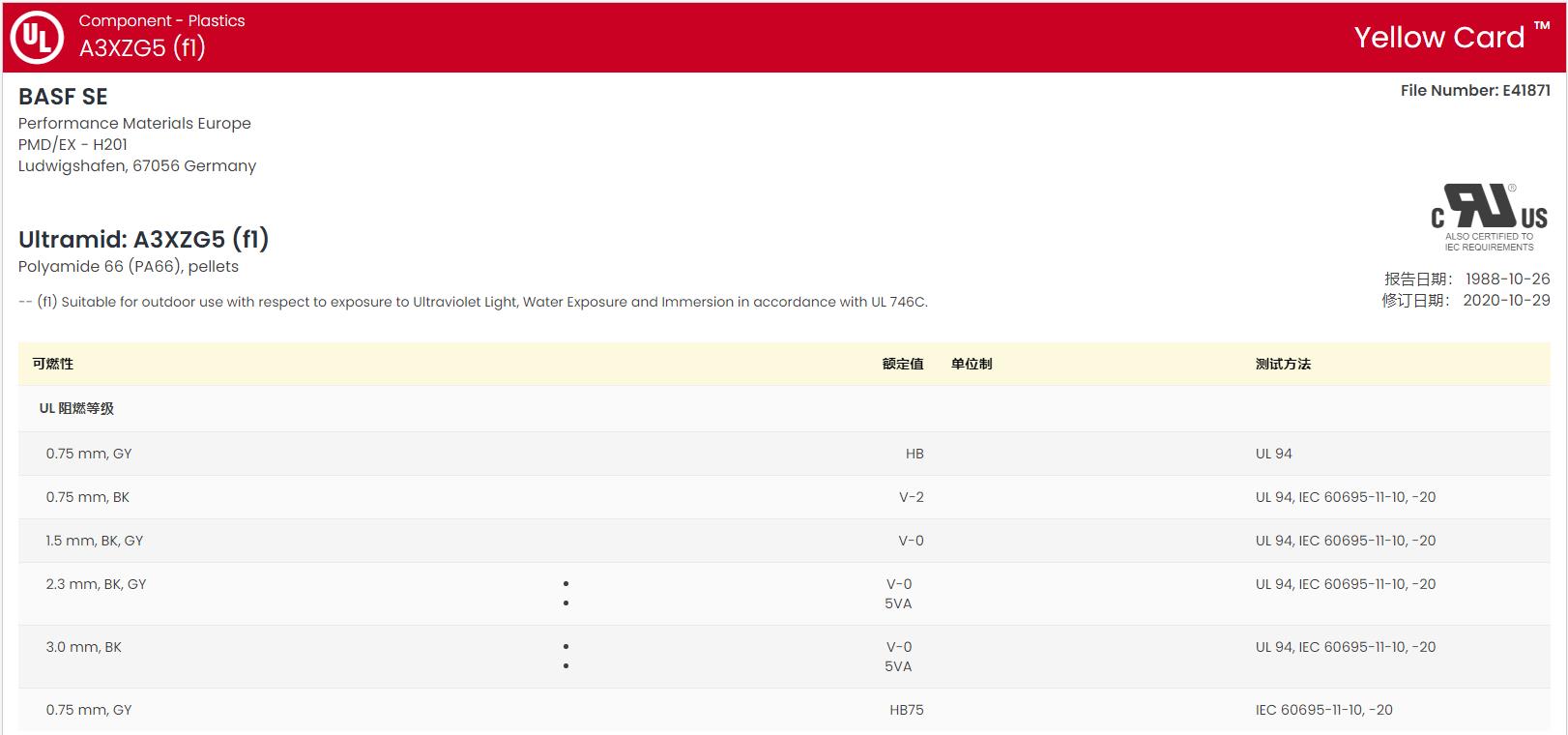

黃卡號碼：E41871-100744172、E41871-233756
增強材料：玻璃纖維25%增強
含添加劑：沖擊改性劑、阻燃劑[Red phosphorus]
材料特性：沖擊改性、高剛性、良好抗撞擊性、耐油、阻燃、High Dimensional Stability
材料用途：電氣元件、開關
加工方法：粒子注射成型
供貨地區(qū)：亞太地區(qū)、北美洲、歐洲
中國代理：蘇州希普能工程塑料
Ultramid® A3XZG5加工參數(shù)表
| 物理性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.32 | -- | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 5.0 | -- | % | |
| 平衡,23℃,50% RH | 1.2 | -- | % | |
| 機械性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 6500 | 4500 | MPa | ISO 527-1 |
| 拉伸應力(斷裂,23℃) | 105 | 70.0 | MPa | ISO 527-2 |
| 拉伸應變(斷裂,23℃) | 6.0 | 11 | % | ISO 527-2 |
| 彎曲模量(23℃) | 5500 | -- | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度(23℃) | 25 | 30 | kJ/m² | ISO 179 |
| 簡支梁無缺口沖擊強度(23℃) | 90 | 100 | kJ/m² | ISO 179 |
| 熱性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 240 | -- | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 260 | -- | ℃ | ISO 3146 |

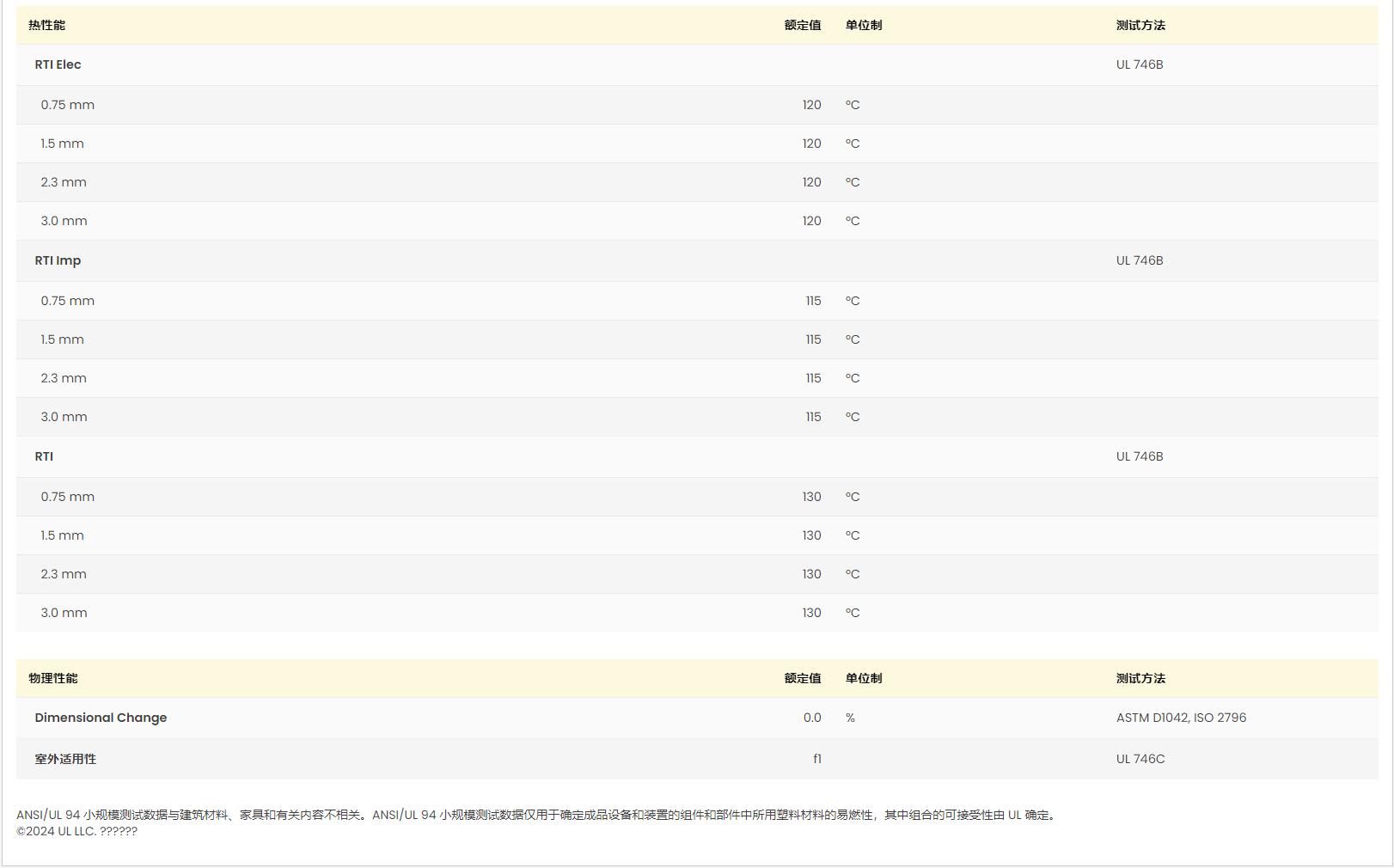

| RTI Elec | UL 746B | |||
| 0.75 mm | 120 | -- | ℃ | |
| 1.5 mm | 120 | -- | ℃ | |
| 3.0 mm | 120 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 0.75 mm | 115 | -- | ℃ | |
| 1.5 mm | 115 | -- | ℃ | |
| 3.0 mm | 115 | -- | ℃ | |
| RTI | UL 746B | |||
| 1.5 mm | 130 | -- | ℃ | |
| 3.0 mm | 130 | -- | ℃ | |

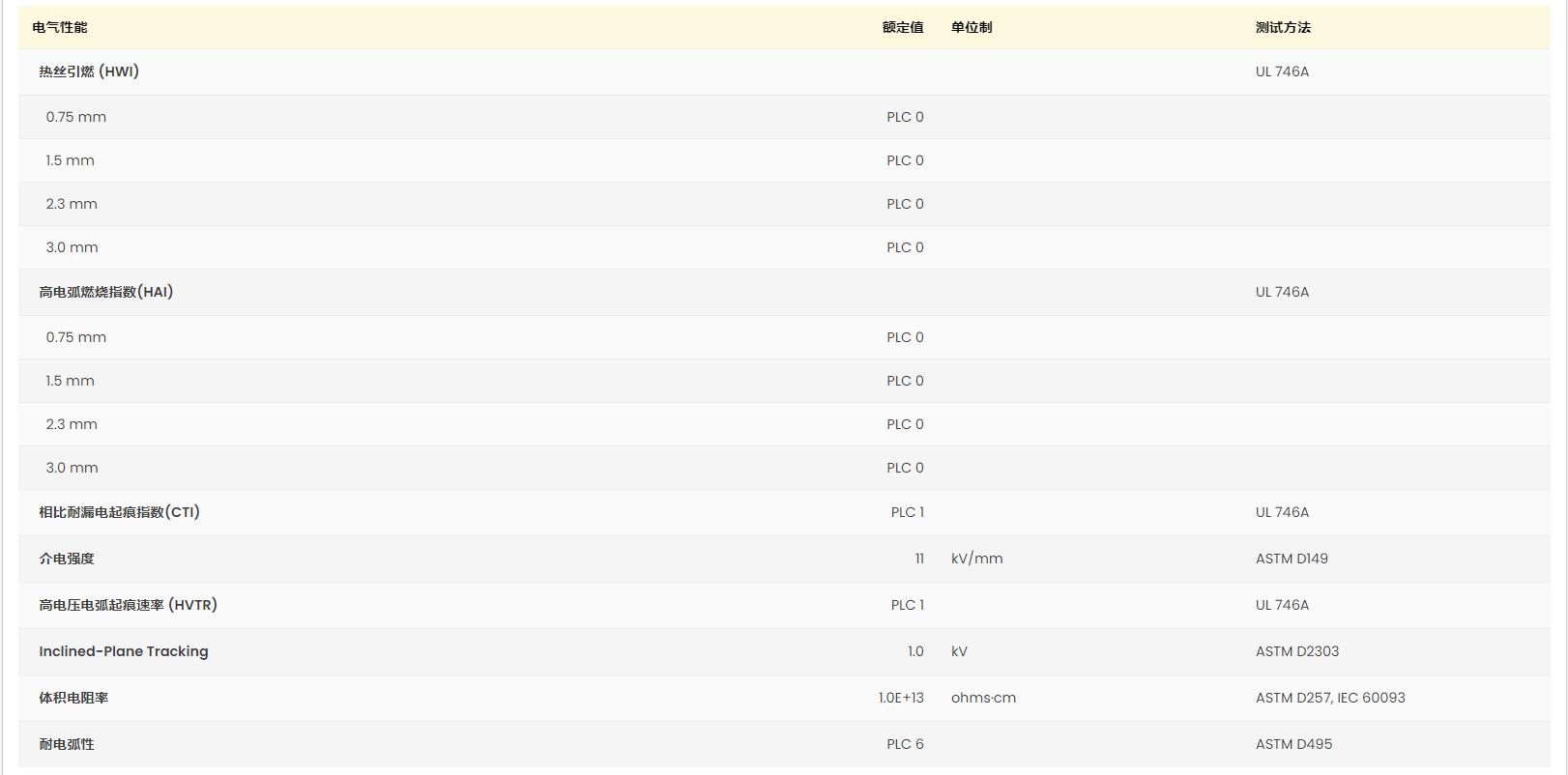

| 電氣性能 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| 介電常數(shù)(1MHz) | 3.80 | -- | IEC 60250 | |
| 耗散因數(shù)(1MHz) | 0.020 | 0.030 | IEC 60250 | |
| 可燃性 | 干燥 | 調節(jié)后的 | 單位制 | 測試方法 |
| UL 阻燃等級 | UL 94 | |||
| 0.75 mm | HB | -- | ||
| 1.5 mm | V-0 | -- | ||
| 3.0 mm | V-0 | -- | ||
| 5VA | ||||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.050 | % | ||
| 加工（熔體）溫度 | 285 到 300 | ℃ | ||
| 模具溫度 | 80 到 90 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
