Ultramid® A3WC8
聚酰胺 66 （尼龍66）PA66
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid A3WC8 is a 40 wt. % short carbon fiber reinforced, heat stabilized, high flow PA66 injection molding grade.
增強(qiáng)材料：碳纖維40%增強(qiáng)
含添加劑：熱穩(wěn)定劑
材料特性：高流動、熱穩(wěn)定
加工方法：粒子注射成型
供貨地區(qū)：北美洲
中國代理：蘇州希普能工程塑料

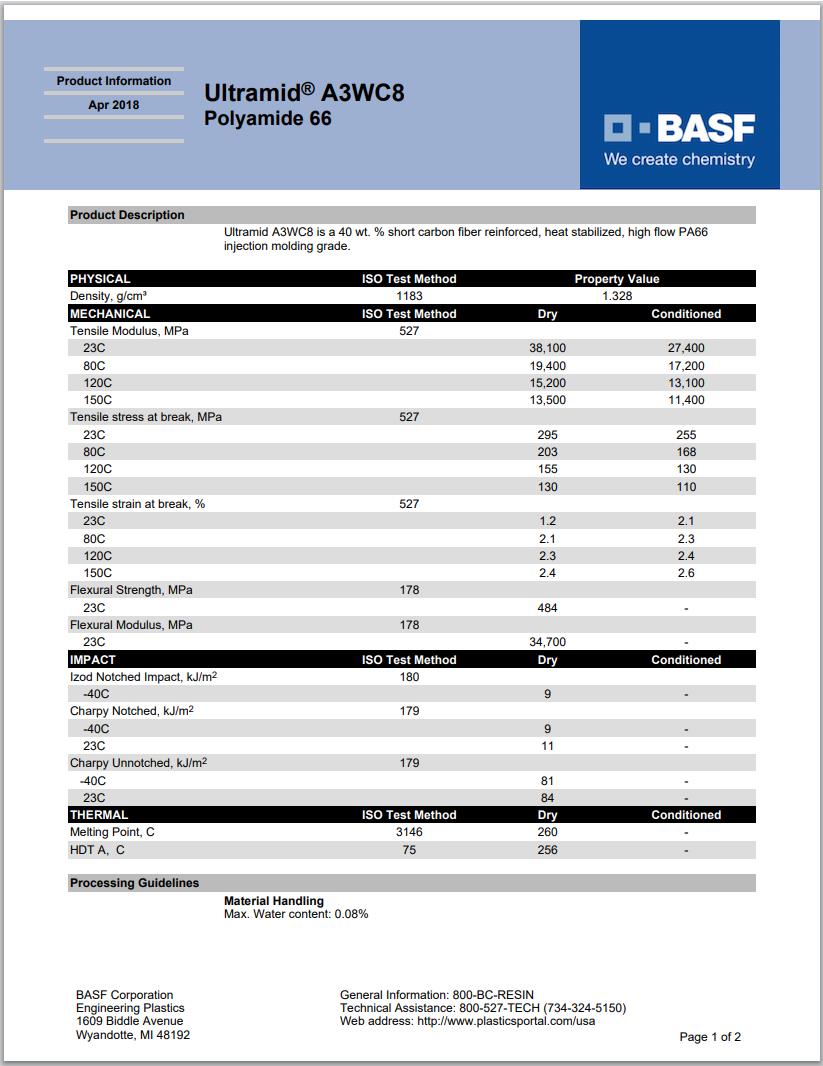

Ultramid® A3WC8 加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.33 | -- | g/cm³ | ISO 1183 |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量 | ISO 527-1 | |||
| 23℃ | 38100 | 27400 | MPa | |
| 80℃ | 19400 | 17200 | MPa | |
| 120℃ | 15200 | 13100 | MPa | |
| 150℃ | 13500 | 11400 | MPa | |
| 拉伸應(yīng)力 | ISO 527-2 | |||
| 斷裂,23℃ | 295 | 255 | MPa | |
| 斷裂,80℃ | 203 | 168 | MPa | |
| 斷裂,120℃ | 155 | 130 | MPa | |
| 斷裂,150℃ | 130 | 110 | MPa | |
| 拉伸應(yīng)變 | ISO 527-2 | |||
| 斷裂,23℃ | 1.2 | 2.1 | % | |
| 斷裂,80℃ | 2.1 | 2.3 | % | |
| 斷裂,120℃ | 2.3 | 2.4 | % | |
| 斷裂,150℃ | 2.4 | 2.6 | % | |
| 彎曲模量(23℃) | 34700 | -- | MPa | ISO 178 |
| 彎曲應(yīng)力(23℃) | 484 | -- | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度 | ISO 179 | |||
| -40℃ | 9.0 | -- | kJ/m² | |
| 23℃ | 11 | -- | kJ/m² | |
| 簡支梁無缺口沖擊強(qiáng)度 | ISO 179 | |||
| -40℃ | 81 | -- | kJ/m² | |
| 23℃ | 84 | -- | kJ/m² | |
| 懸壁梁缺口沖擊強(qiáng)度(-40℃) | 9.0 | -- | kJ/m² | ISO 180 |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 256 | -- | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 260 | -- | ℃ | ISO 3146 |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時(shí)間 | 4.0 | hr | ||
| 建議的最大水分含量 | 0.080 | % | ||
| 加工（熔體）溫度 | 285 到 315 | ℃ | ||
| 模具溫度 | 80 到 95 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 中等 | |||
| 背壓 | 0.340 到 0.520 | MPa | ||
