Ultramid® A3W BK00464
聚酰胺 66 （尼龍66）PA66
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultramid A3W BK00464 is an easy flowing, pigmented black, heat aging resistant injection molding PA66 grade for fast processing.
Applications
Typical applications include highly stressed parts such as bearings, bearing cages, gear-wheels, coil formers and cable connectors.

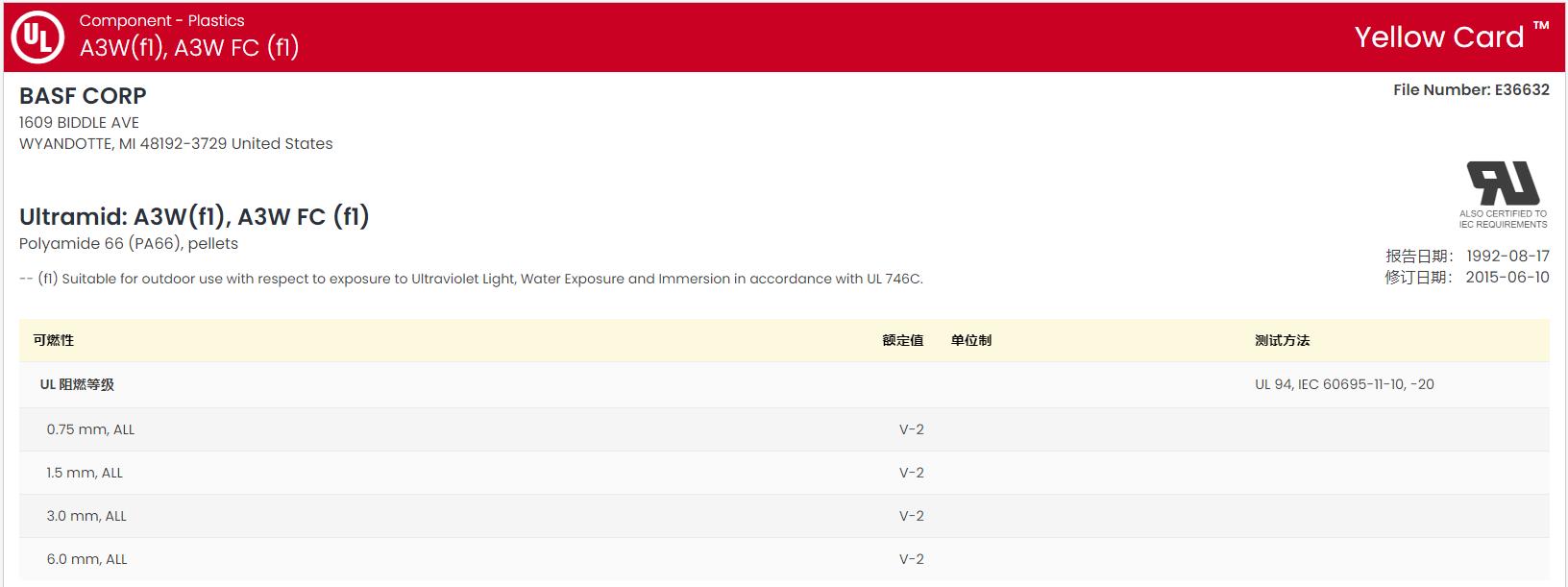

黃卡號(hào)碼：E36632-531628
材料特性：快的成型周期、良好的流動(dòng)性、耐熱老化良好、耐油
材料用途：齒輪、連接器、軸承
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國(guó)代理：蘇州希普能工程塑料
Ultramid® A3W BK00464 加工參數(shù)表

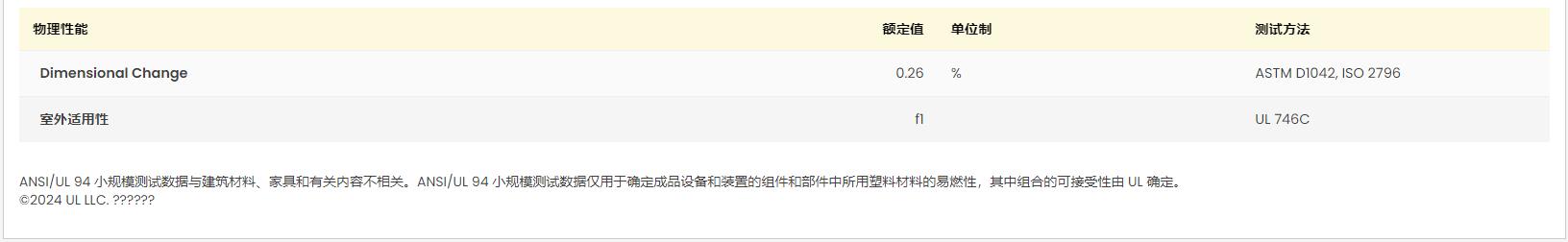

| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度/比重 | 1.14 | g/cm³ | ASTM D792,ISO 1183 |
| 吸水率 | |||
| 飽和 | 8.5 | % | ASTM D570 |
| 飽和,23℃ | 8.5 | % | ISO 62 |
| 平衡,50% RH | 2.8 | % | ASTM D570 |
| 平衡,23℃,50% RH | 2.8 | % | ISO 62 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 3300 | MPa | ISO 527-1 |
| 抗張強(qiáng)度 | |||
| 屈服,23℃ | 85.0 | MPa | ASTM D638 |
| 屈服,23℃ | 88.0 | MPa | ISO 527-2 |
| 伸長(zhǎng)率 | |||
| 屈服,23℃ | 4.5 | % | ASTM D638 |
| 屈服,23℃ | 4.7 | % | ISO 527-2 |
| 彎曲模量(23℃) | 3100 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | ||
| -30℃ | 3.0 | kJ/m² | |
| 23℃ | 4.6 | kJ/m² | |
| 懸壁梁缺口沖擊強(qiáng)度 | |||
| -40℃ | 48 | J/m | ASTM D256 |
| 23℃ | 53 | J/m | ASTM D256 |
| -40℃ | 4.0 | kJ/m² | ISO 180 |
| 23℃ | 4.5 | kJ/m² | ISO 180 |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 210 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 75.0 | ℃ | ISO 75-2/A |
| 熔融峰值溫度 | 260 | ℃ | ASTM D3418,ISO 3146 |

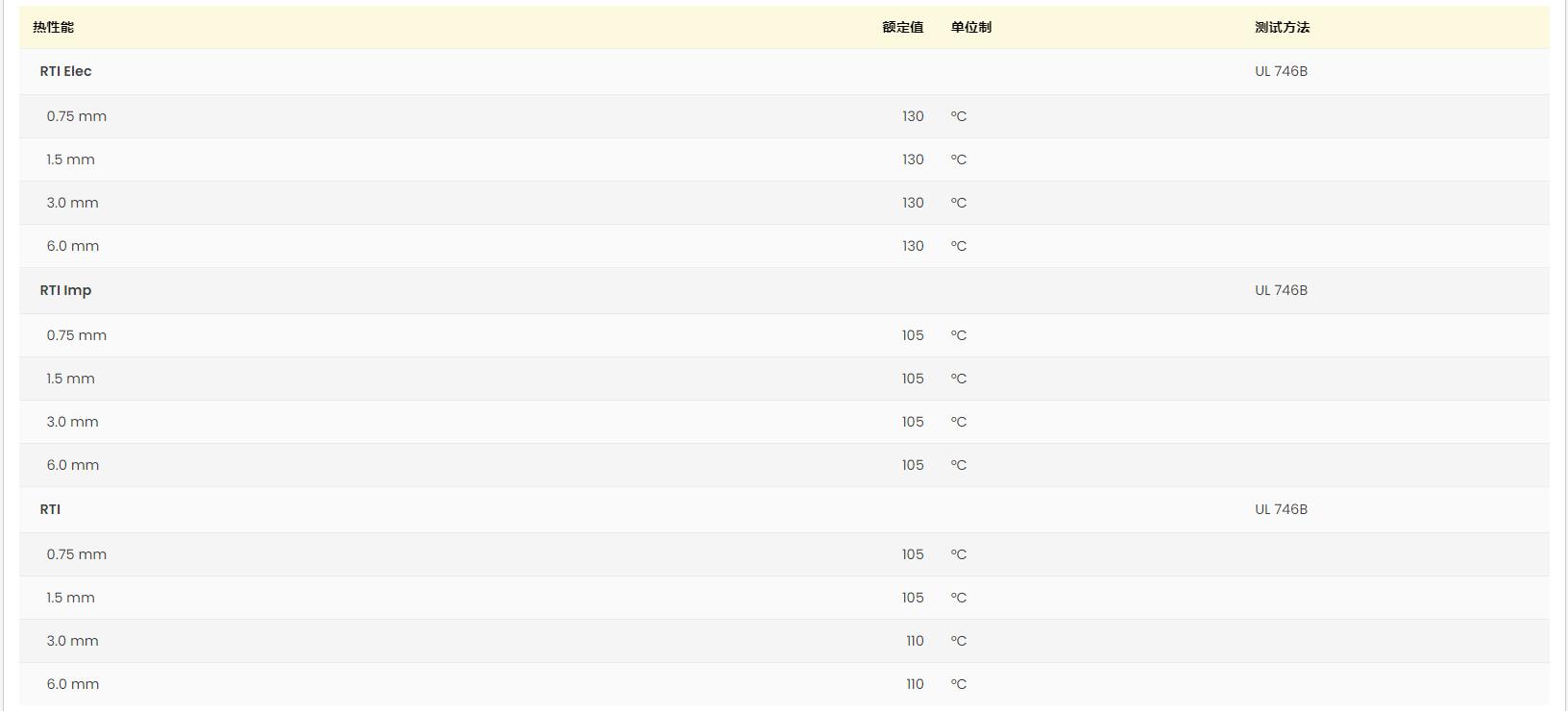

| RTI Elec | UL 746B | ||
| 0.75 mm | 130 | ℃ | |
| 1.5 mm | 130 | ℃ | |
| 3.0 mm | 130 | ℃ | |
| 6.0 mm | 130 | ℃ | |
| RTI Imp | UL 746B | ||
| 0.75 mm | 105 | ℃ | |
| 1.5 mm | 105 | ℃ | |
| 3.0 mm | 105 | ℃ | |
| 6.0 mm | 105 | ℃ | |
| RTI | UL 746B | ||
| 0.75 mm | 105 | ℃ | |
| 1.5 mm | 105 | ℃ | |
| 3.0 mm | 110 | ℃ | |
| 6.0 mm | 110 | ℃ | |

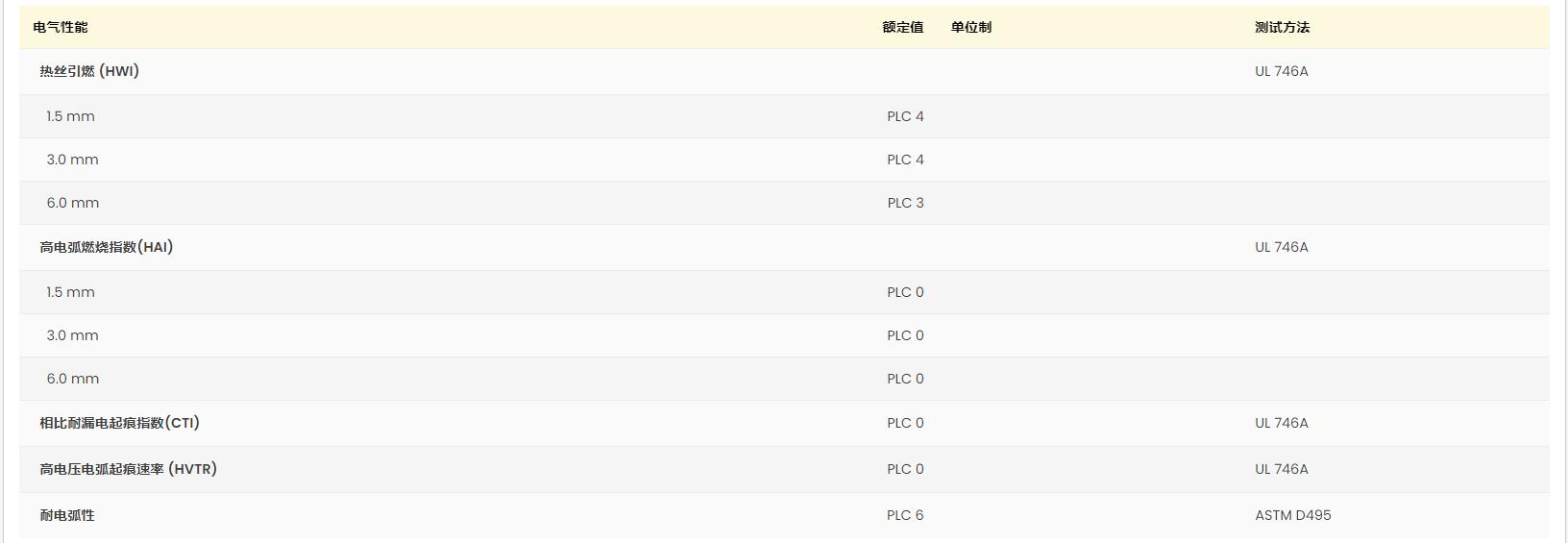

| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | UL 94 | ||
| 0.75 mm | V-2 | ||
| 1.5 mm | V-2 | ||
| 3.0 mm | V-2 | ||
| 6.0 mm | V-2 | ||
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 | ℃ | |
| 干燥時(shí)間 | 2.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.20 | % | |
| 加工（熔體）溫度 | 280 到 300 | ℃ | |
| 模具溫度 | 40 到 80 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
