Ultramid® A3W2G10 BK20560
聚酰胺 66 （尼龍66）PA66
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultramid A3W2G10 BK20560 is a 50% glass fiber reinforced injection molding PA66 grade.
增強(qiáng)材料：玻璃纖維50%增強(qiáng)
材料特性：耐油
加工方法：粒子注射成型
供貨地區(qū)：北美洲、歐洲、亞太地區(qū)
中國(guó)代理：蘇州希普能工程塑料

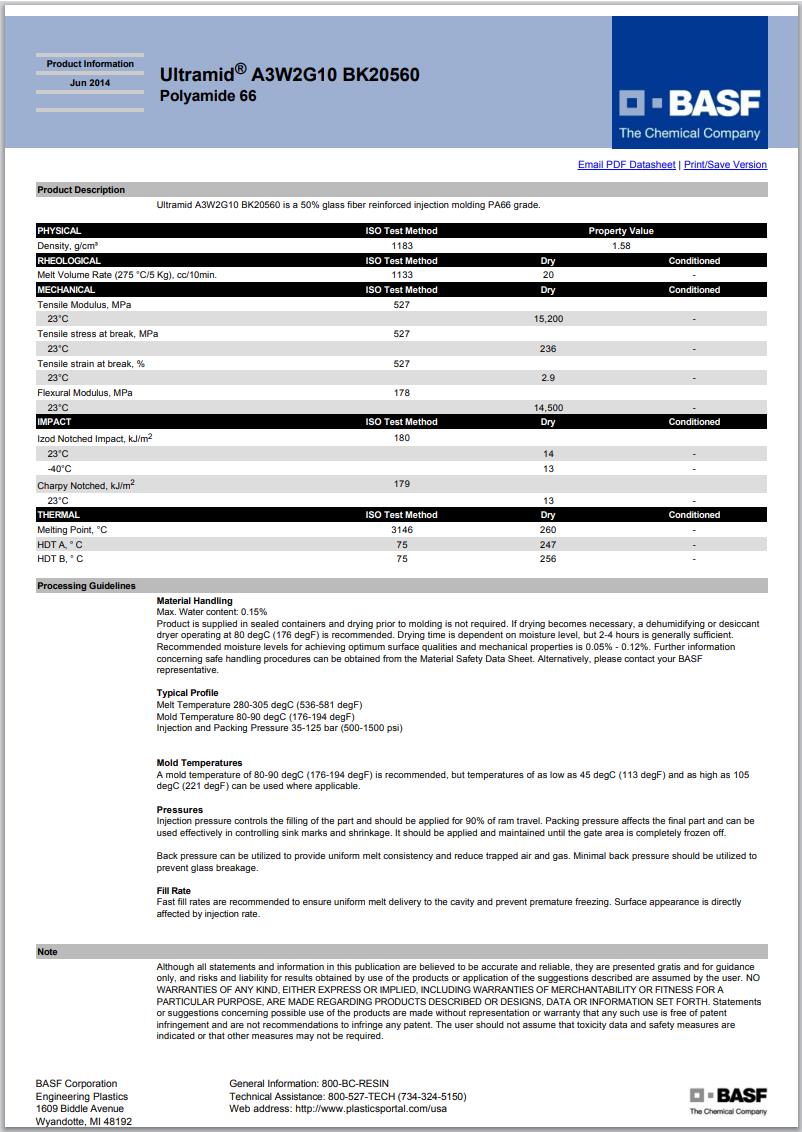

Ultramid® A3W2G10 BK20560 加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.58 | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 20 | cm³/10min | ISO 1133 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 15200 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 236 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 2.9 | % | ISO 527-2 |
| 彎曲模量(23℃) | 14500 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 13 | kJ/m² | ISO 179 |
| 懸壁梁缺口沖擊強(qiáng)度 | ISO 180 | ||
| -40℃ | 13 | kJ/m² | |
| 23℃ | 14 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 256 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 247 | ℃ | ISO 75-2/A |
| 熔融溫度 | 260 | ℃ | ISO 3146 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 | ℃ | |
| 干燥時(shí)間 | 2.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.15 | % | |
| 加工（熔體）溫度 | 280 到 305 | ℃ | |
| 模具溫度 | 80 到 90 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
