Ultramid® A3L HP
聚酰胺 66 （尼龍66）PA66
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid A3L HP is an unreinforced, heat stabilized, impact modified, high flow, nylon 66 for injection molding. This grade has excellent flow and improved ambient and low temperature toughness.
Applications
Typical applications include fasteners and clamps.

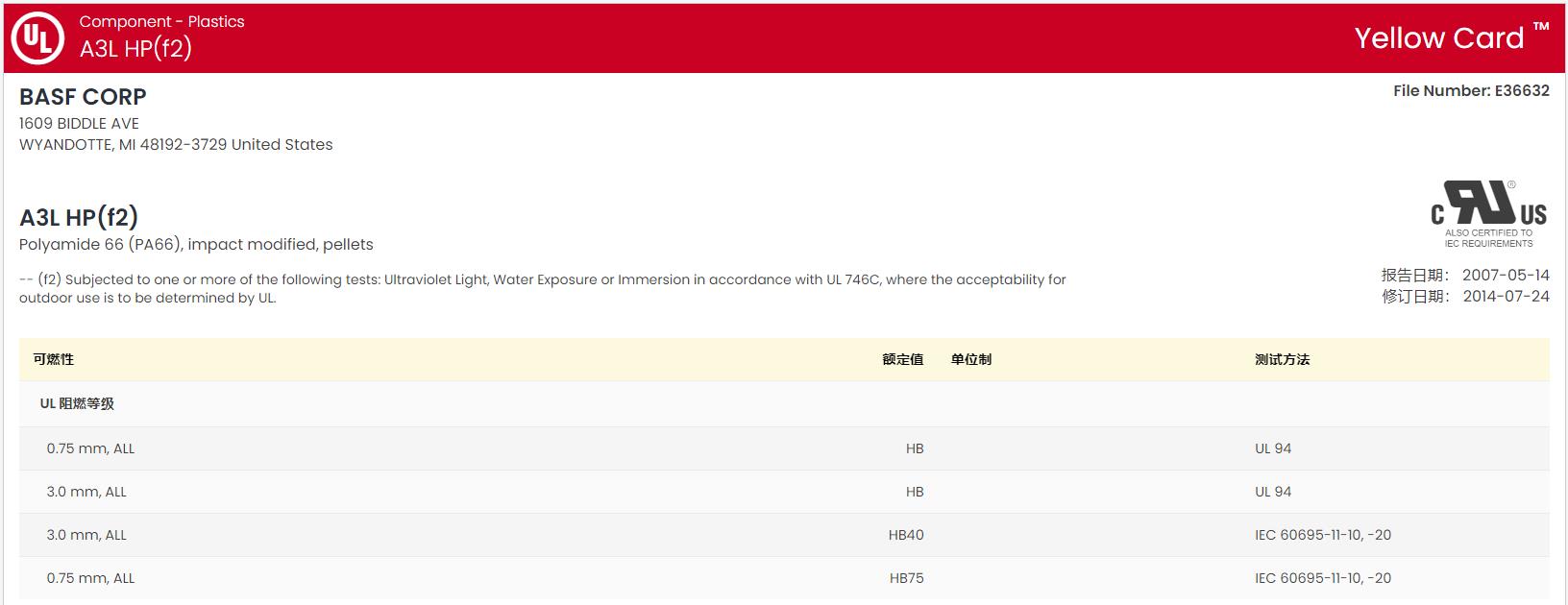

黃卡號碼：E36632-641863、E36632-101655559
含添加劑：沖擊改性劑
材料特性：沖擊改性、低溫韌性、流動性高、耐油、熱穩(wěn)定性
材料用途：緊固件
加工方法：粒子注射成型
供貨地區(qū)：北美洲
中國代理：蘇州希普能工程塑料
Ultramid® A3L HP 加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.10 | g/cm³ | ISO 1183 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 2440 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(屈服,23℃) | 63.5 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(屈服,23℃) | 6.2 | % | ISO 527-2 |
| 標(biāo)稱拉伸斷裂應(yīng)變(23℃) | 28 | % | ISO 527-2 |
| 彎曲模量(23℃) | 2280 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179 | ||
| -30℃ | 14 | kJ/m² | |
| 23℃ | 19 | kJ/m² | |
| 懸壁梁缺口沖擊強度 | ISO 180 | ||
| -40℃ | 12 | kJ/m² | |
| 23℃ | 18 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | |||
| 0.45 MPa,未退火 | 192 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 70.0 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 260 | ℃ | ISO 3146 |

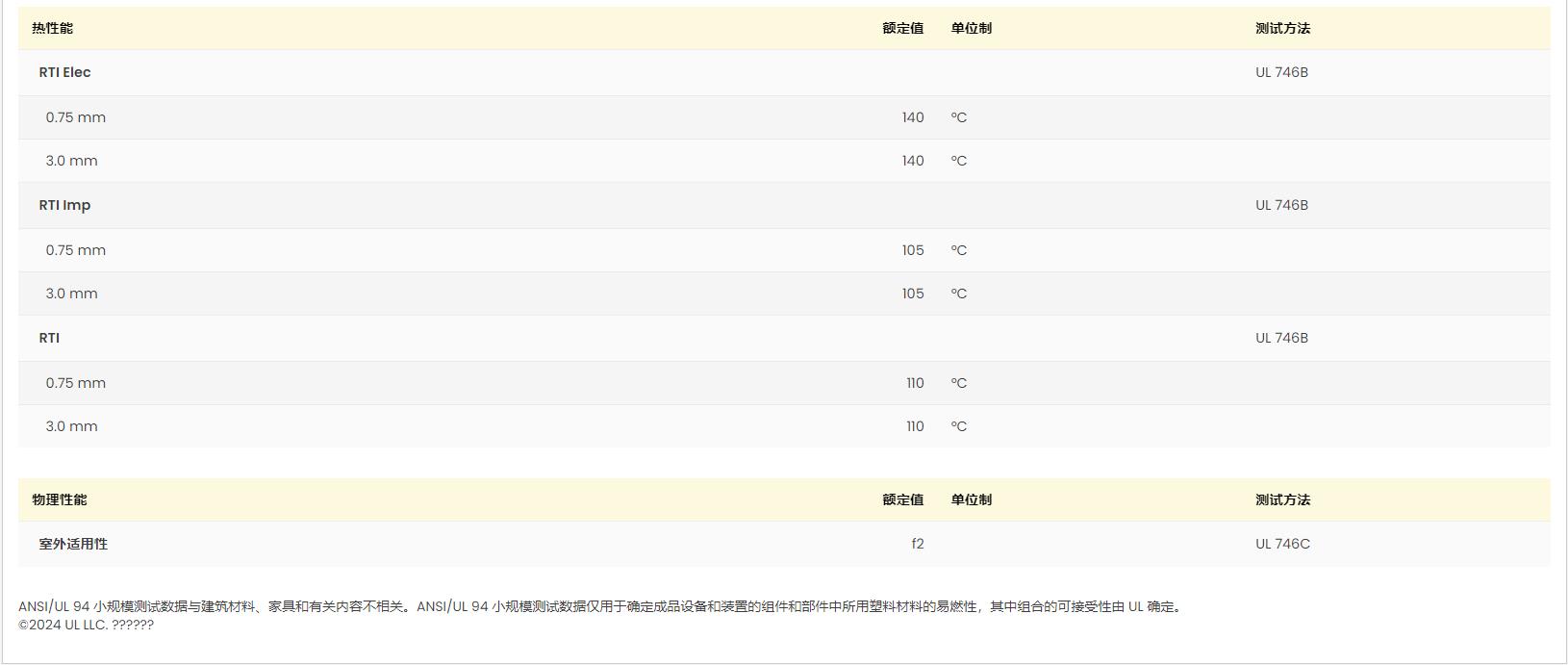

| RTI Elec | UL 746B | ||
| 0.75 mm | 140 | ℃ | |
| 3.0 mm | 140 | ℃ | |
| RTI Imp | UL 746B | ||
| 0.75 mm | 105 | ℃ | |
| 3.0 mm | 105 | ℃ | |
| RTI | UL 746B | ||
| 0.75 mm | 110 | ℃ | |
| 3.0 mm | 110 | ℃ | |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| UL 阻燃等級 | UL 94 | ||
| 0.75 mm | HB | ||
| 3.0 mm | HB | ||
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 60 | ℃ | |
| 干燥時間 | 1.0 到 2.0 | hr | |
| 建議的最大水分含量 | 0.040 到 0.20 | % | |
| 加工（熔體）溫度 | 288 到 305 | ℃ | |
| 模具溫度 | 60 到 100 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背壓 | 0.00 到 0.350 | MPa | |
| 螺桿轉(zhuǎn)速 | 40 到 80 | rpm | |
| 螺桿壓縮比 | 3.0:1.0 to 4.0:1.0 | ||
