Ultramid® A3EG7 FC Aqua
聚酰胺 66 （尼龍66）PA66
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid® A3EG7FC Aqua black 23285 is optimized for plastic parts, mandatory requiring material approvals for drinking water or direct food contact
增強(qiáng)材料：玻璃纖維35%增強(qiáng)

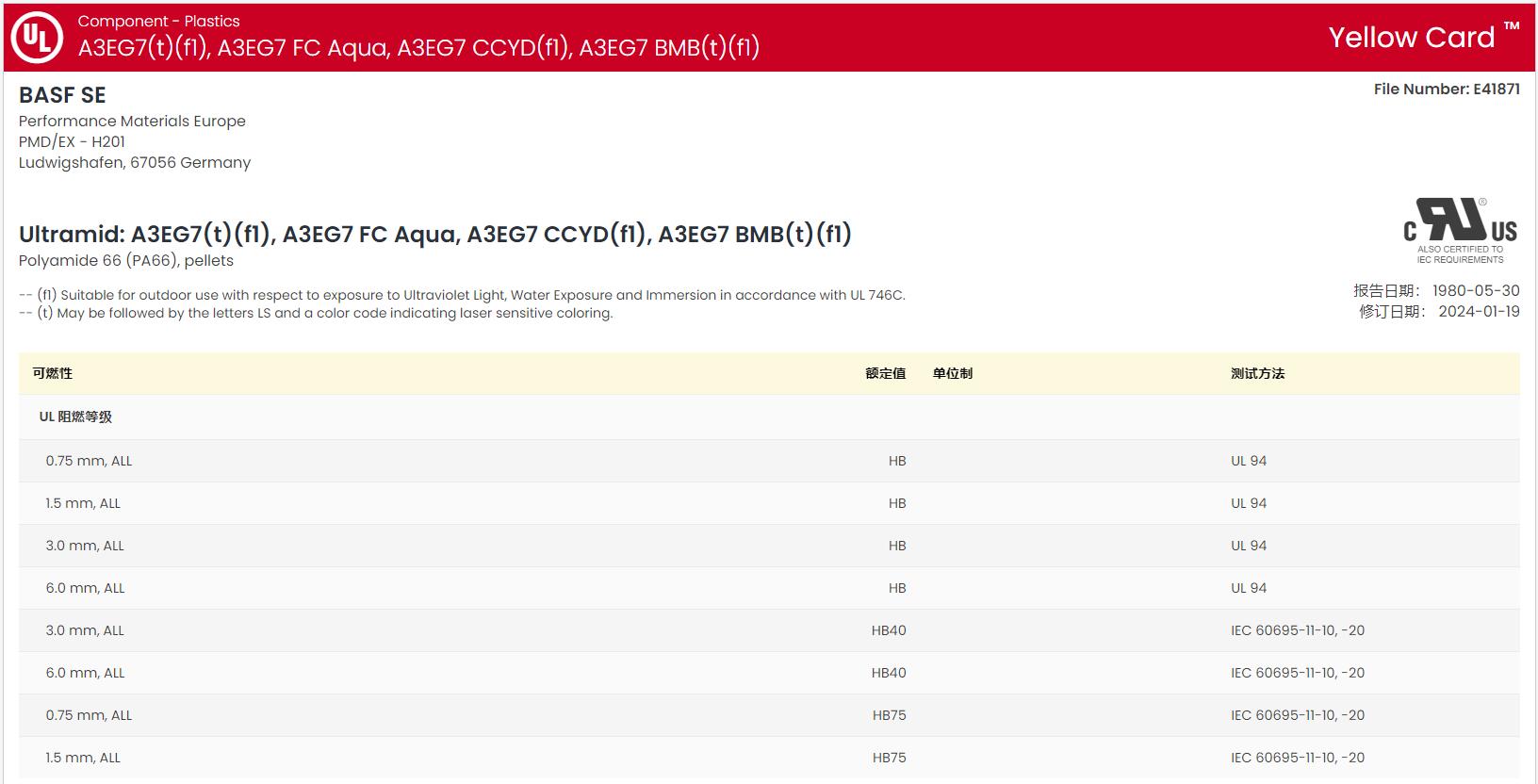

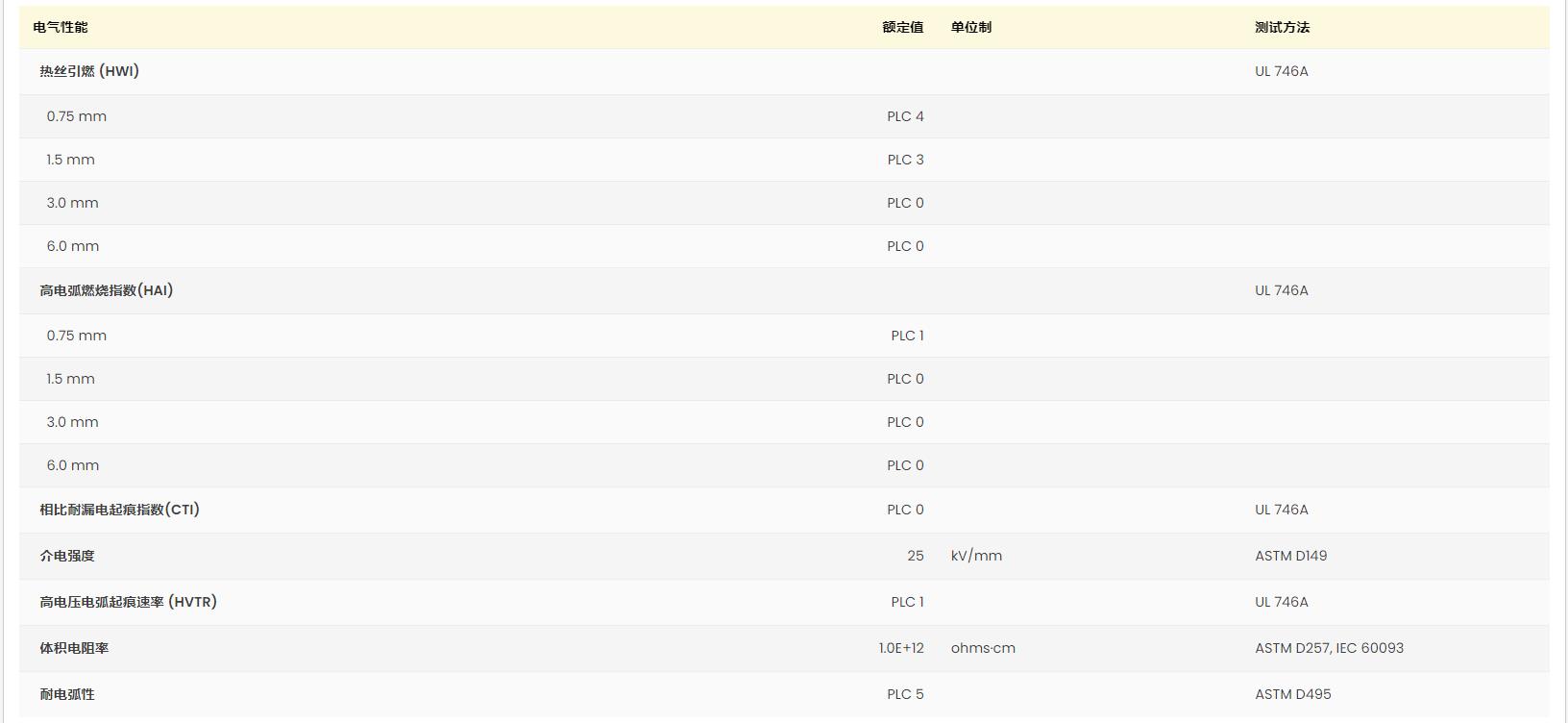

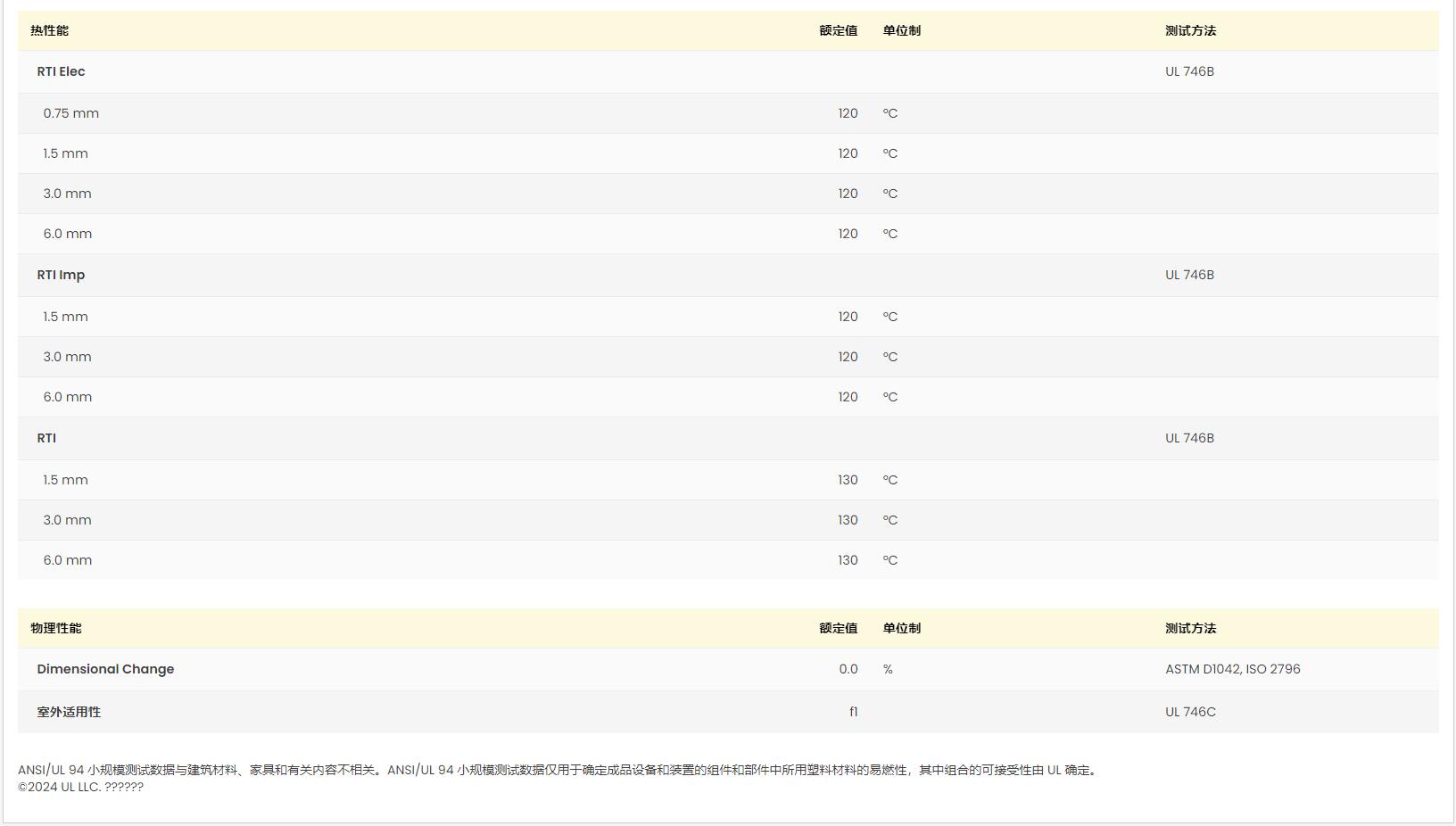

黃卡號碼：E41871-233731
材料特性：耐油、食品接觸級、飲用水應(yīng)用
加工方法：黑色粒子注射成型
供貨地區(qū)：歐洲
中國代理：蘇州希普能工程塑料
Ultramid® A3EG7 FC Aqua 加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.41 | -- | g/cm³ | ISO 1183 |
| 表觀密度 | 0.70 | -- | g/cm³ | |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 30 | -- | cm³/10min | ISO 1133 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 1 | -- | % | |
| 流動 | 0.37 | -- | % | |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 4.7 到 5.3 | -- | % | |
| 平衡,23℃,50% RH | 1.4 到 1.8 | -- | % | |
| 粘數(shù)(96%H2SO4) | 145 | -- | cm³/g | ISO 307 |
| 模具收縮性-constrained1 | 0.50 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量 | 11500 | 8500 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 210 | 150 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 3.0 | 5.0 | % | ISO 527-2 |
| 拉伸蠕變模量2(1000 hr) | -- | 6650 | MPa | ISO 899-1 |
| 彎曲模量 | 10000 | 8000 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 300 | 240 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度 | ISO 179/1eA | |||
| -30℃ | 12 | -- | kJ/m² | |
| 23℃ | 14 | 22 | kJ/m² | |
| 簡支梁無缺口沖擊強(qiáng)度 | ISO 179/1eU | |||
| -30℃ | 75 | -- | kJ/m² | |
| 23℃ | 95 | 110 | kJ/m² | |
| 懸壁梁缺口沖擊強(qiáng)度(23℃) | 14 | 18 | kJ/m² | ISO 180/A |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/A |
| 熔融溫度 | 260 | -- | ℃ | ISO 11357-3 |
| 線形熱膨脹系數(shù) | ISO 11359-2 | |||
| 流動:23 到 80℃ | 1.5E-5到2.0E-5 | -- | cm/cm/℃ | |
| 垂直:23 到 80℃ | 6.0E-5到7.0E-5 | -- | cm/cm/℃ | |
| 比熱 | 1500 | -- | J/kg/℃ | |
| 導(dǎo)熱系數(shù) | 0.35 | -- | W/m/K | DIN 52612 |
| 溫度指數(shù) - at 50% loss of tensile strength | IEC 60216 | |||
| --3 | 165 | -- | ℃ | |
| --4 | 135 | -- | ℃ | |
| 最高使用溫度 - short cycle operation | 240 | -- | ℃ | |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 表面電阻率 | -- | 1.0E+10 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 相對電容率(1 MHz) | 3.50 | 5.70 | IEC 60250 | |
| 耗散因數(shù)(1 MHz) | 0.020 | 0.15 | IEC 60250 | |
| 漏電起痕指數(shù)(解決方案 A) | 550 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 可燃性等級(1.6mm) | HB | -- | IEC 60695-11-10,-20 | |
| 補(bǔ)充信息 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| Polymer Abbreviation | PA66-GF35 | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時(shí)間 | 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 料斗溫度 | 80 | ℃ | ||
| 料筒后部溫度 | 290 | ℃ | ||
| 料筒中部溫度 | 290 | ℃ | ||
| 料筒前部溫度 | 290 | ℃ | ||
| 射嘴溫度 | 290 | ℃ | ||
| 加工（熔體）溫度 | 280 到 300 | ℃ | ||
| 模具溫度 | 80 到 90 | ℃ | ||
| Residence Time | < 10.0 | min | ||
| Screw Speed | < 18 | m/min | ||
| 備注 1Test box with central gating, dimensions of base (107*47*1,5) mm, processing conditions: TM = 290℃, TW = 80℃ 2strain <= 0.5%, 23℃ 35000 h 420000 h |
||||
