Ultramid® A 238 V13 NATURAL
聚酰胺 66 （尼龍66）PA66-GF13
德國巴斯夫-BASF Corporation
Ultramid® A 238 V13 Natural is a polyamide 6.6, reinforced with 13% of glass fiber, heat stabilized, impact modified, for injection moulding. This grade offers excellent combination between rigidity and impact resistance at ambient temperature.
增強材料：玻璃纖維13%增強
含添加劑：沖擊改性劑
材料特性：抗撞擊、Heat Stabilized - Inorganic、易脫模
材料用途：工業(yè)應用、連接器、消費品應用領域
加工方法：黑色、自然色粒子注射成型
供貨地區(qū)：亞太地區(qū)、拉丁美洲
中國代理：蘇州希普能工程塑料

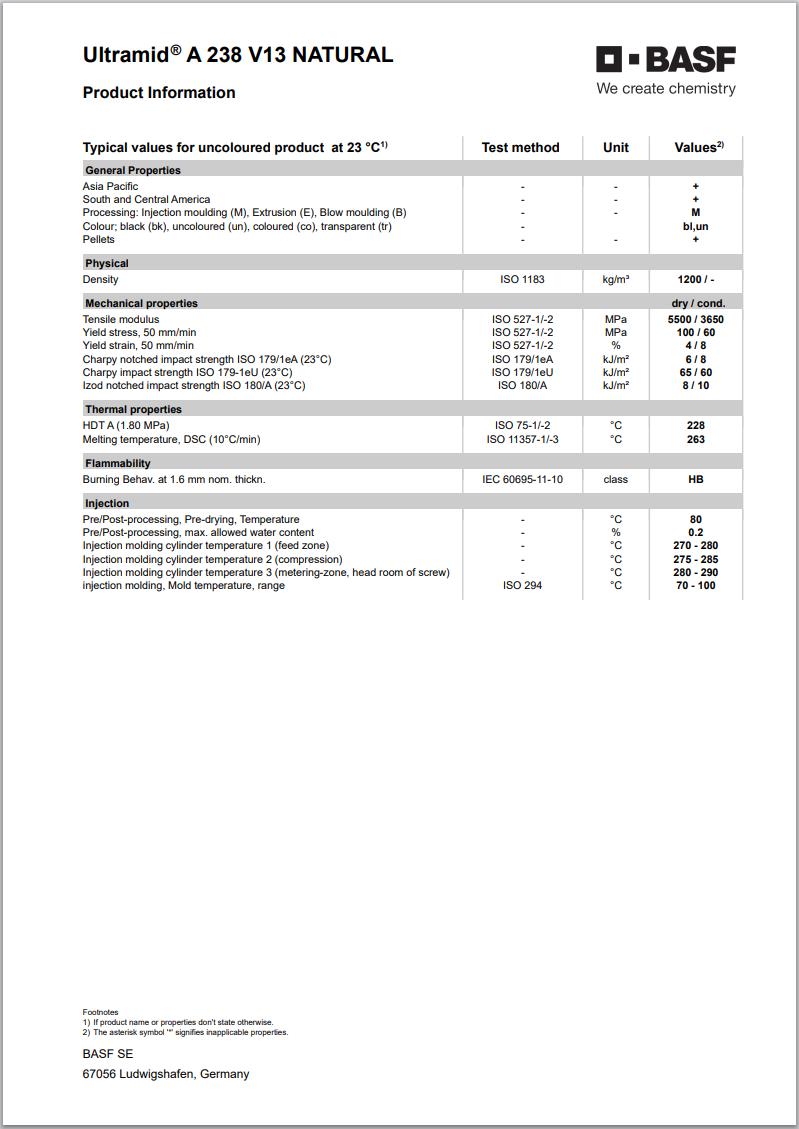

Ultramid® A 238 V13 NATURAL 加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.20 | -- | g/cm³ | ISO 1183 |
| 機械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量 | 5500 | 3650 | MPa | ISO 527-1 |
| 拉伸應力(屈服) | 100 | 60.0 | MPa | ISO 527-2/50 |
| 拉伸應變(屈服) | 4.0 | 8.0 | % | ISO 527-2/50 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度(23℃) | 6.0 | 8.0 | kJ/m² | ISO 179/1eA |
| 簡支梁無缺口沖擊強度(23℃) | 65 | 60 | kJ/m² | ISO 179/1eU |
| 懸壁梁缺口沖擊強度(23℃) | 8.0 | 10 | kJ/m² | ISO 180/A |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 228 | -- | ℃ | ISO 75-2/A |
| 熔融溫度 | 263 | -- | ℃ | ISO 11357-3 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 可燃性等級(1.6 mm) | HB | -- | IEC 60695-11-10,-20 | |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 建議的最大水分含量 | 0.20 | % | ||
| 料筒后部溫度 | 270 到 280 | ℃ | ||
| 料筒中部溫度 | 275 到 285 | ℃ | ||
| 料筒前部溫度 | 280 到 290 | ℃ | ||
| 模具溫度 | 70 到 100 | ℃ | ||
| 注射說明 The material is supplied in airtight bags, ready for use. In case that the virgin material has absorbed moisture, it must be dried with a dehumidified air drying equipment, dew point mini -20℃. Recommended time 2-4h Injection Advice: For reinforced polyamides, BASF SE recommends the use of steel with a high content of carbon, and purified for polishing, to avoid or limit the abrasion. For example: X38CrMoV5-1 (EN Norm) - 1.2367 /1.2343 (DIN Norm) or X160CrMoV12 (EN Norm) - 1.2601 /1.2379 (DIN Norm). In the case of high requirements on surface quality a mould temperature of up to 120℃ can be considered. The processing parameters like processing temperatures are a recommendation and can be adjusted in function of injection machine size, part geometry / design |
||||
