Ultramid® A 218W V15 NATURAL
聚酰胺 66 （尼龍66）PA66-GF15
德國(guó)巴斯夫-BASF Corporation
Ultramid® A 218W V15 Natural is a polyamide 66, reinforced with 15% of glass fibre, heat stabilized, for injection moulding. This grade offers an improved hydrolisis resistance, as well as an excellent combination between thermal and mechanical properties.
增強(qiáng)材料：玻璃纖維15%增強(qiáng)
含添加劑：熱穩(wěn)定劑
材料特性：易流動(dòng)、Heat Stabilized - Organic、尺寸穩(wěn)定
材料用途：泵件、大型家用電器和小型家用電器、閥門/閥門部件、工業(yè)應(yīng)用、消費(fèi)品應(yīng)用領(lǐng)域
加工方法：自然色粒子注射成型
供貨地區(qū)：北美洲、非洲和中東、拉丁美洲、亞太地區(qū)
中國(guó)代理：蘇州希普能工程塑料

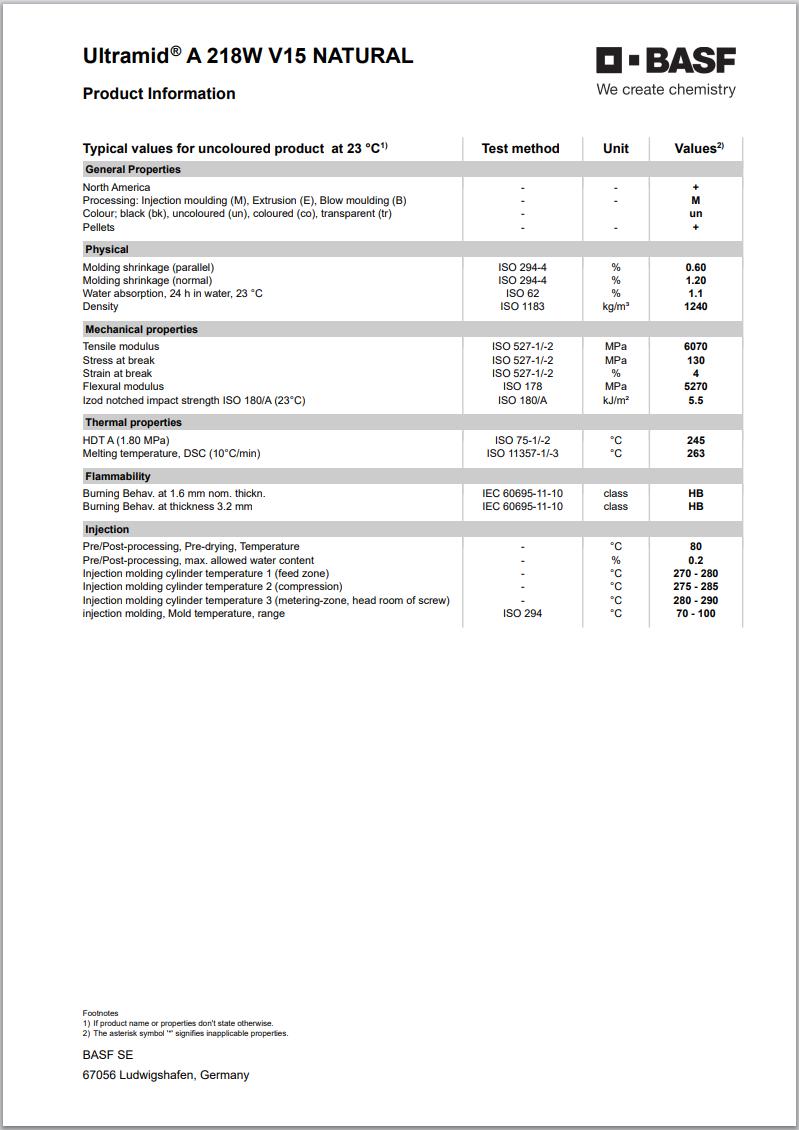

Ultramid® A 218W V15 NATURAL 加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.24 | g/cm³ | ISO 1183 |
| 收縮率 | ISO 294-4 | ||
| 垂直 | 1.2 | % | |
| 流動(dòng) | 0.60 | % | |
| 吸水率(24 hr,23℃) | 1.1 | % | ISO 62 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 6070 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 130 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 4.0 | % | ISO 527-2 |
| 彎曲模量 | 5270 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 懸壁梁缺口沖擊強(qiáng)度(23℃) | 5.5 | kJ/m² | ISO 180/A |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 245 | ℃ | ISO 75-2/A |
| 熔融溫度 | 263 | ℃ | ISO 11357-3 |
| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| 可燃性等級(jí) | IEC 60695-11-10,-20 | ||
| 1.6 mm | HB | ||
| 3.2 mm | HB | ||
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 | ℃ | |
| 建議的最大水分含量 | 0.20 | % | |
| 料筒后部溫度 | 270 到 280 | ℃ | |
| 料筒中部溫度 | 275 到 285 | ℃ | |
| 料筒前部溫度 | 280 到 290 | ℃ | |
| 模具溫度 | 70 到 100 | ℃ | |
| 注射說(shuō)明 The material is supplied in airtight bags, ready for use. In case that the virgin material has absorbed moisture, it must be dried with a dehumidified air drying equipment, dew point mini -20℃. Recommended time 2-4h Injection Advice: For reinforced polyamides, BASF SE recommends the use of steel with a high content of carbon, and purified for polishing, to avoid or limit the abrasion. For example: X38CrMoV5-1 (EN Norm) - 1.2367 /1.2343 (DIN Norm) or X160CrMoV12 (EN Norm) - 1.2601 /1.2379 (DIN Norm). In the case of high requirements on surface quality a mould temperature of up to 120℃ can be considered. The processing parameters like processing temperatures are a recommendation and can be adjusted in function of injection machine size, part geometry / design |
|||
