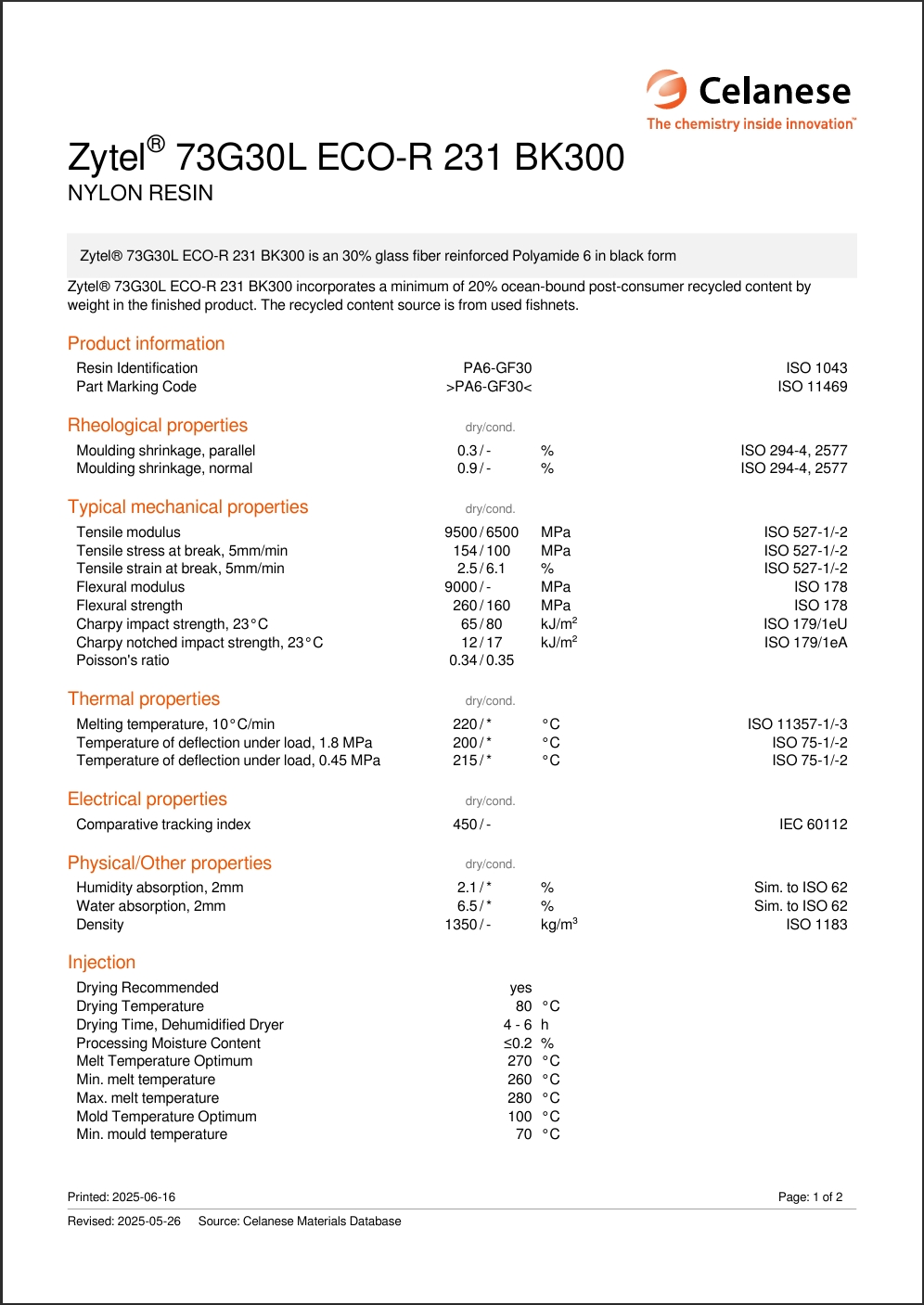

Zytel® 73G30L ECO-R 231 BK300
聚酰胺6（尼龍6）PA6-GF30
美國塞拉尼斯-Celanese Corporation
產(chǎn)品說明:
Zytel® 73G30L ECO-R 231 BK300 is an 30% glass fiber reinforced Polyamide 6 in black form
Zytel® 73G30L ECO-R 231 BK300 incorporates a minimum of 20% ocean-bound post-consumer recycled content by weight in the finished product. The recycled content source is from used fishnets.
增強(qiáng)材料：玻璃纖維30%增強(qiáng)
加工方法：粒子注射成型
供貨地區(qū)：北美洲，非洲和中東，拉丁美洲，歐洲，亞太地區(qū)
中國代理：蘇州希普能工程塑料
Zytel® 73G30L ECO-R 231 BK300塞拉尼斯PA6中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.35 | -- | g/cm³ | ISO 1183 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 0.90 | -- | % | |
| 流動(dòng) | 0.30 | -- | % | |
| 吸水率 | ISO 62 | |||
| 飽和,23℃,2.00mm | 6.5 | -- | % | |
| 平衡,23℃,2.00mm,50% RH | 2.1 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 9500 | 6500 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 154 | 100 | MPa | ISO 527-2/5 |
| 拉伸應(yīng)變(斷裂) | 2.5 | 6.1 | % | ISO 527-2/5 |
| 彎曲模量 | 9000 | -- | MPa | ISO 178 |
| 彎曲應(yīng)力 | 260 | 160 | MPa | ISO 178 |
| 泊松比 | 0.34 | 0.35 | ||
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 12 | 17 | kJ/m² | ISO 179/1eA |
| 簡(jiǎn)支梁無缺口沖擊強(qiáng)度(23℃) | 65 | 80 | kJ/m² | ISO 179/1eU |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 215 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 200 | -- | ℃ | ISO 75-2/A |
| 熔融溫度1 | 220 | -- | ℃ | ISO 11357-3 |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 漏電起痕指數(shù) | 450 | -- | V | IEC 60112 |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時(shí)間-熱風(fēng)干燥機(jī) | 4.0到6.0 | hr | ||
| 建議的最大水分含量 | < 0.20 | % | ||
| 加工（熔體）溫度 | 260到280 | ℃ | ||
| Melt Temperature,Optimum | 270 | ℃ | ||

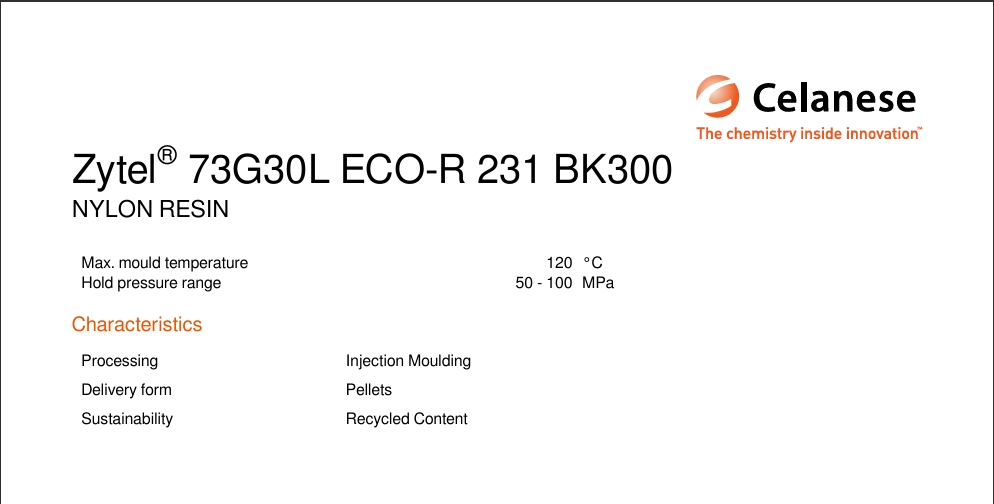

| 模具溫度 | 70到120 | ℃ | ||
| Mold Temperature,Optimum | 100 | ℃ | ||
| 保壓 | 50.0到100 | MPa | ||
| Drying Recommended | yes | |||
| 備注 110℃/min |
||||
