Ultramid® STAR SX 218L1 V50 BLACK 38N-K
聚酰胺 6（尼龍6）PA6-GF50
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:
Ultramid® STAR SX 218L1 V50 BLACK 38N-K is based on a patented high flow polyamide 6 resin, reinforced with 50% glass fibre, heat & improved UV stabilized, for injection moulding. Due to its outstanding flow caracteristics, this grade allows more freedom in mold and part design versus a standard polyamide solution.
增強(qiáng)材料：玻璃纖維50%增強(qiáng)
含添加劑：熱穩(wěn)定劑，紫外線穩(wěn)定劑
材料特性：流動(dòng)性高，耐紫外光性能良好，熱穩(wěn)定，優(yōu)良外觀
材料用途：工業(yè)應(yīng)用，家具，汽車領(lǐng)域的應(yīng)用
加工方法：黑色粒子注射成型
供貨地區(qū)：亞太地區(qū)
中國(guó)代理：蘇州希普能工程塑料

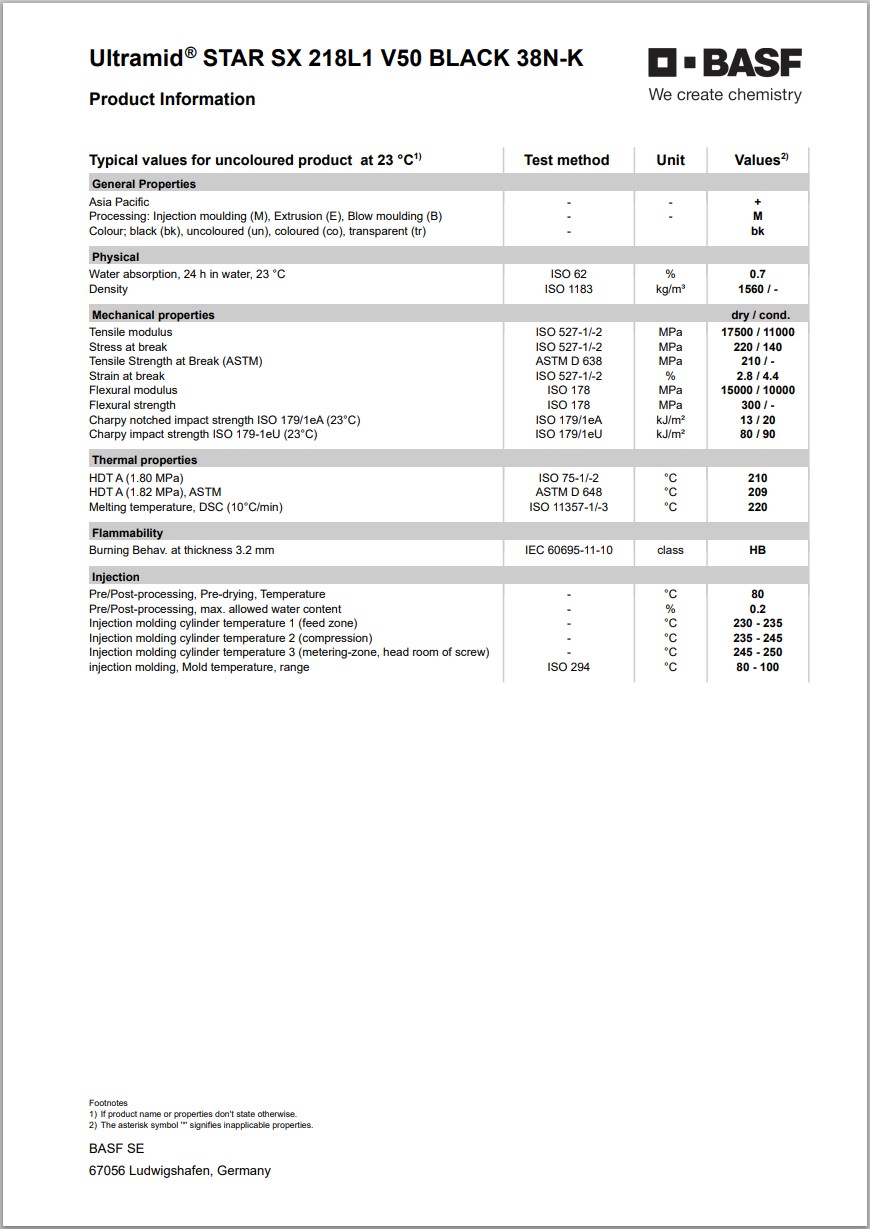

Ultramid® STAR SX 218L1 V50 BLACK 38N-K 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.56 | -- | g/cm³ | ISO 1183 |
| 吸水率(24 hr,23℃) | 0.70 | -- | % | ISO 62 |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 17500 | 11000 | MPa | ISO 527-1 |
| 抗張強(qiáng)度 | ||||
| 斷裂 | 210 | -- | MPa | ASTM D638 |
| 斷裂 | 220 | 140 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 2.8 | 4.4 | % | ISO 527-2 |
| 彎曲模量 | 15000 | 10000 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 300 | -- | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 13 | 20 | kJ/m² | ISO 179/1eA |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度(23℃) | 80 | 90 | kJ/m² | ISO 179/1eU |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | ||||
| 1.8 MPa,未退火 | 209 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 210 | -- | ℃ | ISO 75-2/A |
| 熔融溫度 | 220 | -- | ℃ | ISO 11357-3 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 可燃性等級(jí)(3.2mm) | HB | -- | IEC 60695-11-10,-20 | |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 建議的最大水分含量 | 0.20 | % | ||
| 料筒后部溫度 | 230 到 235 | ℃ | ||
| 料筒中部溫度 | 235 到 245 | ℃ | ||
| 料筒前部溫度 | 245 到 250 | ℃ | ||
| 模具溫度 | 80 到 100 | ℃ | ||
| 注射說(shuō)明 The material is supplied in airtight bags,ready for use. In case that the virgin material has absorbed moisture,it must be dried with a dehumidified air drying equipment,dew point mini -20℃. Recommended time 2-4h Injection Advice: For reinforced polyamides,BASF SE recommends the use of steel with a high content of carbon,and purified for polishing,to avoid or limit the abrasion. For example: X38CrMoV5-1 (EN Norm) - 1.2367 /1.2343 (DIN Norm) or X160CrMoV12 (EN Norm) - 1.2601 /1.2379 (DIN Norm). In the case of high requirements on surface quality a mould temperature of up to 120℃ can be considered. The processing parameters like processing temperatures are a recommendation and can be adjusted in function of injection machine size,part geometry / design. |
||||
