Ultramid® STAR S 216 V30 NATURAL
聚酰胺 6（尼龍6）PA6-GF30
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid® STAR S 216 V30 Natural is based on a patented high flow polyamide 6 resin, reinforced with 30% of glass fibre, for injection moulding. Due to its outstanding flow caracteristics, this grade provides a significant productivity improvement and allows more freedom in mould and part design versus a standard polyamide solutions.

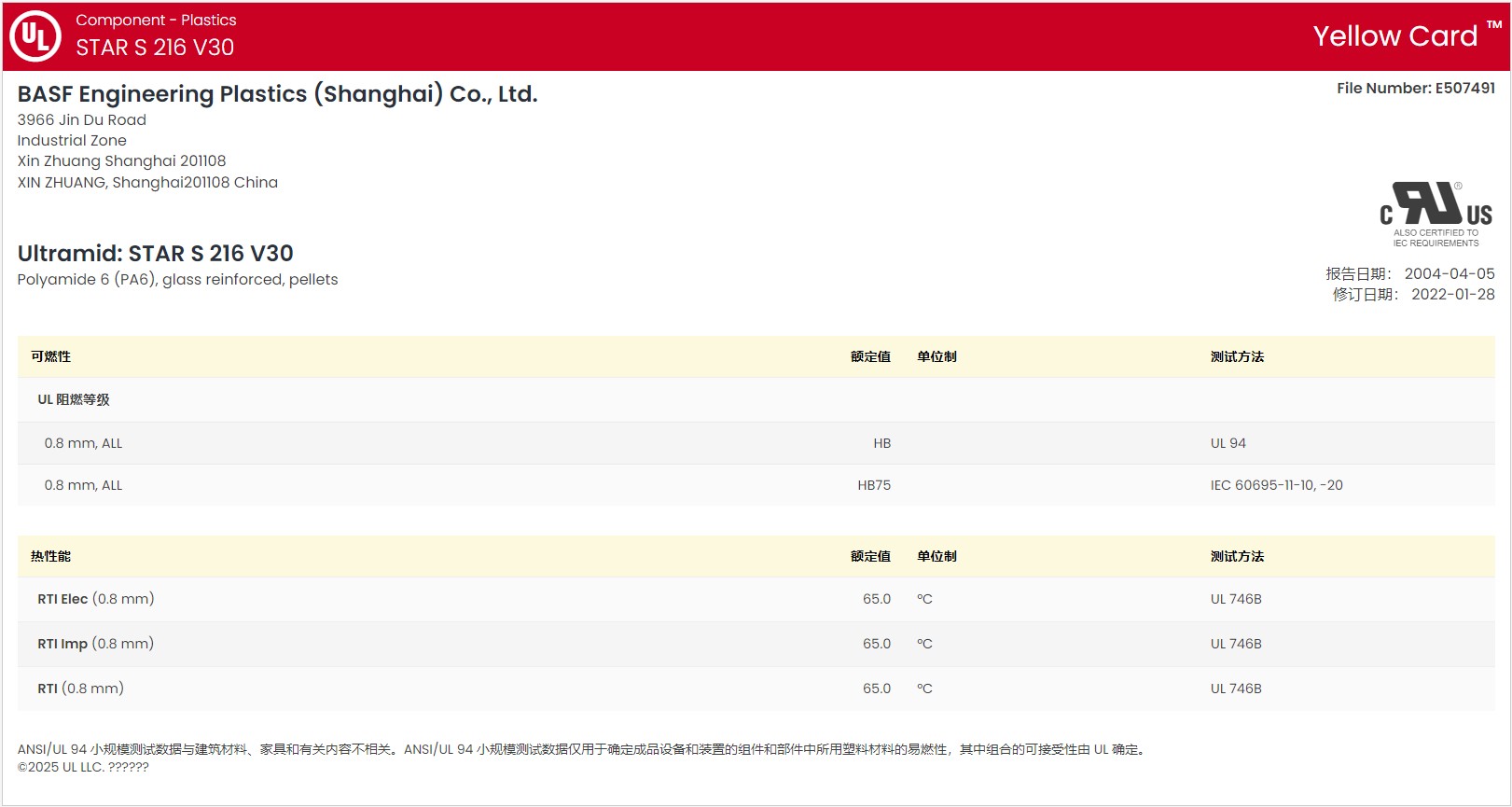

黃卡號碼：E507491-104288177
增強(qiáng)材料：玻璃纖維30%增強(qiáng)
材料特性：出色的外觀，流動性高，脫模性能良好
材料用途：動力/其它工具，工業(yè)應(yīng)用，家具，室外應(yīng)用，通用，消費(fèi)品應(yīng)用領(lǐng)域
加工方法：黑色和自然色粒子注射成型
供貨地區(qū)：北美洲，非洲和中東
中國代理：蘇州希普能工程塑料
Ultramid® STAR S 216 V30 NATURAL 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度 | 1.34 | -- | g/cm³ | ISO 1183 |
| 收縮率 | ISO 294-4 | |||
| 垂直 | 0.75 | -- | % | |
| 流動 | 0.20 | -- | % | |
| 吸水率(24 hr,23℃) | 0.95 | -- | % | ISO 62 |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量 | 9600 | 6200 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 180 | 110 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 3.3 | -- | % | ISO 527-2 |
| 彎曲模量 | 9300 | 5200 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 255 | -- | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度(23℃) | 10 | 14 | kJ/m² | ISO 179/1eA |
| 簡支梁無缺口沖擊強(qiáng)度 | ISO 179/1eU | |||
| -30℃ | 50 | -- | kJ/m² | |
| 23℃ | 81 | 90 | kJ/m² | |
| 懸壁梁缺口沖擊強(qiáng)度(23℃) | 12 | 19 | kJ/m² | ISO 180/A |
| 無缺口伊佐德沖擊強(qiáng)度(23℃) | 82 | 65 | kJ/m² | ISO 180/1U |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 204 | -- | ℃ | ISO 75-2/A |
| 熔融溫度 | 222 | -- | ℃ | ISO 11357-3 |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 表面電阻率 | -- | 1.0E+12 | ohms | IEC 62631-3-2 |
| 體積電阻率 | 1.0E+15 | 1.0E+13 | ohms·m | IEC 62631-3-1 |
| 介電強(qiáng)度(2.00mm) | -- | 22 | kV/mm | IEC 60243-1 |
| 相對電容率(100Hz) | 3.80 | 4.50 | IEC 62631-2-1 | |
| 耗散因數(shù)(100Hz) | 0.020 | 0.090 | IEC 62631-2-1 | |
| 漏電起痕指數(shù)(解決方案A) | 550 | 475 | V | IEC 60112 |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 可燃性等級 | IEC 60695-11-10,-20 | |||
| 1.6 mm | HB | -- | ||
| 3.2 mm | HB | -- | ||
| 灼熱絲易燃指數(shù)(1.6mm) | 650 | -- | ℃ | IEC 60695-2-12 |
| 極限氧指數(shù) | 22 | -- | % | ISO 4589-2 |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 建議的最大水分含量 | 0.20 | % | ||
| 料筒后部溫度 | 230 到 235 | ℃ | ||
| 料筒中部溫度 | 235 到 240 | ℃ | ||
| 料筒前部溫度 | 240 到 245 | ℃ | ||
| 模具溫度 | 60 到 90 | ℃ | ||
| 注射說明 The material is supplied in airtight bags,ready for use. In case that the virgin material has absorbed moisture,it must be dried with a dehumidified air drying equipment,dew point mini -20℃. Recommended time 2-4h Injection Advice: For reinforced polyamides,BASF SE recommends the use of steel with a high content of carbon,and purified for polishing,to avoid or limit the abrasion.For example: X38CrMoV5-1 (EN Norm) - 1.2367/1.2343 (DIN Norm) or X160CrMoV12 (EN Norm)-1.2601 /1.2379 (DIN Norm). In the case of high requirements on surface quality a mould temperature of up to 120℃ can be considered. The processing parameters like processing temperatures are a recommendation and can be adjusted in function of injection machine size,part geometry/design. |
||||
