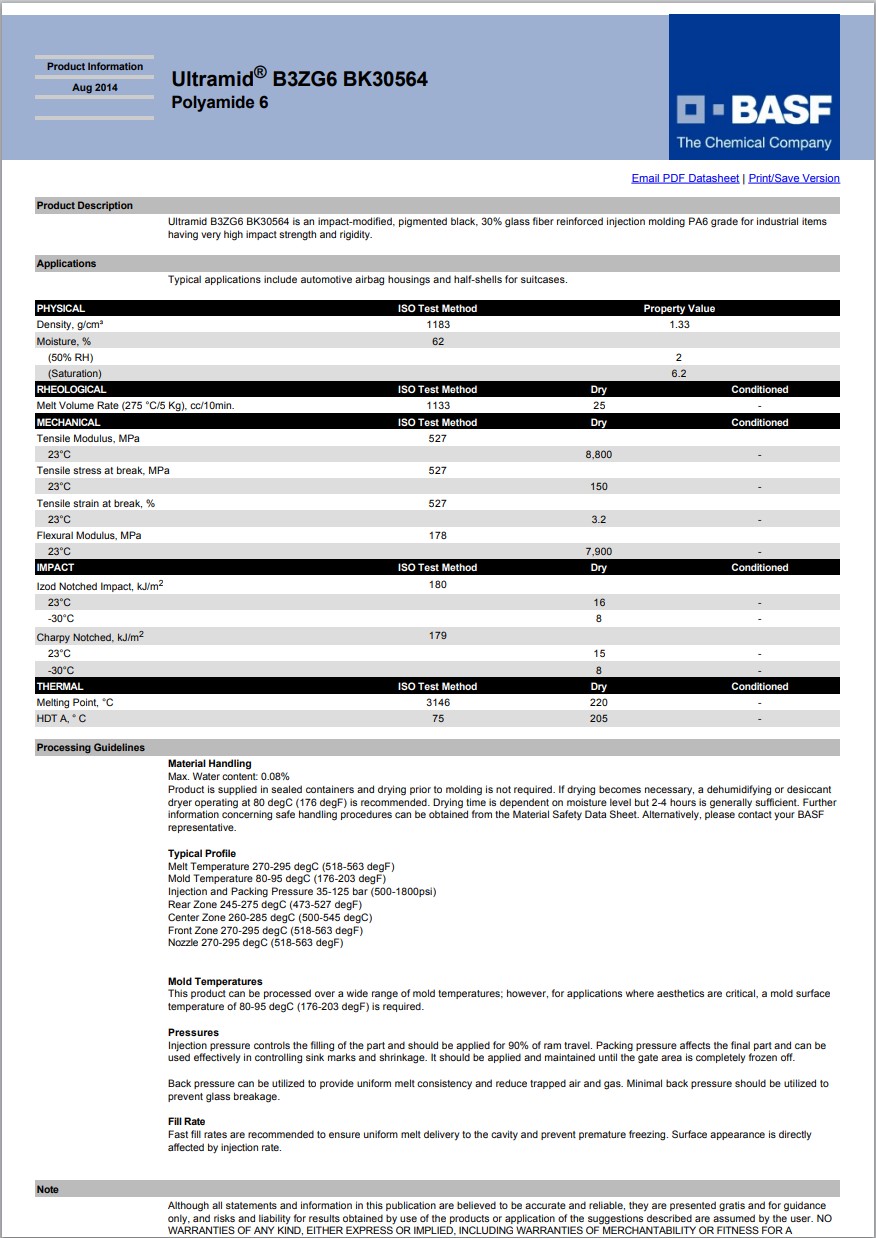

Ultramid® B3ZG6 BK30564
聚酰胺6（尼龍6）PA6
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid B3ZG6 BK30564 is an impact-modified, pigmented black, 30% glass fiber reinforced injection molding PA6 grade for industrial items having very high impact strength and rigidity.
Applications
Typical applications include automotive airbag housings and half-shells for suitcases.
黃卡號碼：E36632-531665
增強材料：玻璃纖維30%增強
含添加劑：增韌劑
材料特性：超高抗沖擊、高剛性、耐油
材料用途：工業(yè)應(yīng)用、皮箱、汽車領(lǐng)域的應(yīng)用、外殼
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國代理：蘇州希普能工程塑料
Ultramid® B3ZG6 BK30564 巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.33 | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 25 | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | ||
| 飽和,23℃ | 6.2 | % | |
| 平衡,23℃,50% RH | 2.0 | % | |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 8800 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 150 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 3.2 | % | ISO 527-2 |
| 彎曲模量(23℃) | 7900 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179 | ||
| -30℃ | 8.0 | kJ/m² | |
| 23℃ | 15 | kJ/m² | |
| 懸壁梁缺口沖擊強度 | ISO 180 | ||
| -30℃ | 8.0 | kJ/m² | |
| 23℃ | 16 | kJ/m² | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 205 | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 220 | ℃ | ISO 3146 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 | ℃ | |
| 干燥時間 | 2.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.080 | % | |
| 料筒后部溫度 | 245 到 275 | ℃ | |
| 料筒中部溫度 | 260 到 285 | ℃ | |
| 料筒前部溫度 | 270 到 295 | ℃ | |
| 射嘴溫度 | 270 到 295 | ℃ | |
| 加工（熔體）溫度 | 270 到 295 | ℃ | |
| 模具溫度 | 80 到 95 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
