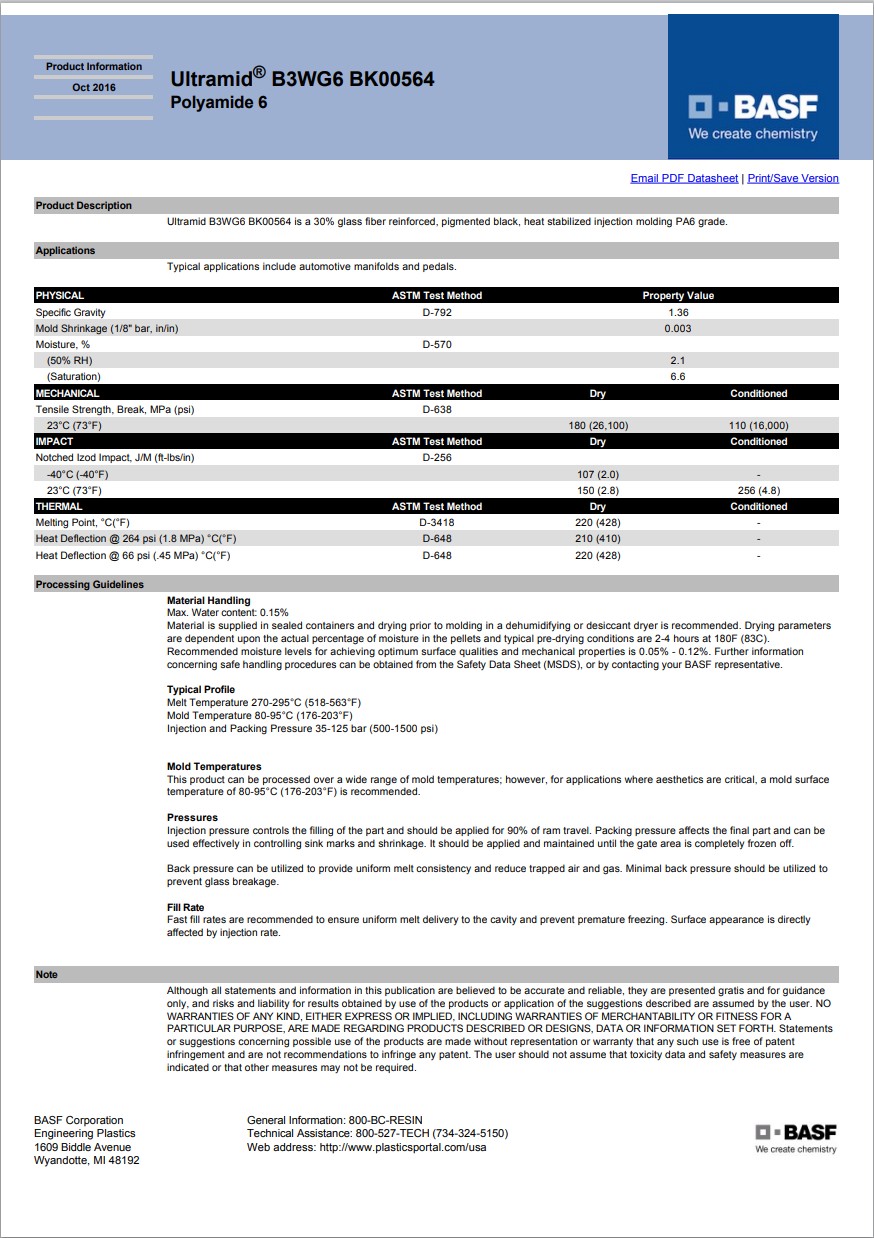

Ultramid® B3WG6 BK00564
聚酰胺6（尼龍6）PA6
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid B3WG6 BK00564 is a 30% glass fiber reinforced, pigmented black, heat stabilized injection molding PA6 grade.
Applications
Typical applications include automotive manifolds and pedals.
黃卡號碼：E36632-531660
含添加劑：熱穩(wěn)定劑
增強材料：玻璃纖維30%增強
材料特性：熱穩(wěn)定、耐油
材料用途：汽車領(lǐng)域的應(yīng)用
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國代理：蘇州希普能工程塑料
Ultramid® B3WG6 BK00564巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度/比重 | 1.36 | -- | g/cm³ | ASTM D792,ISO 1183 |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 40 | -- | cm³/10min | ISO 1133 |
| 收縮率-流動(3.18 mm) | 0.30 | -- | % | |
| 吸水率 | ||||
| 飽和 | 6.6 | -- | % | ASTM D570 |
| 飽和,23℃ | 6.6 | -- | % | ISO 62 |
| 平衡,50% RH | 2.1 | -- | % | ASTM D570 |
| 平衡,23℃,50% RH | 2.1 | -- | % | ISO 62 |
| 機械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 9500 | 6000 | MPa | ISO 527-1 |
| 抗張強度 | ||||
| 斷裂,23℃ | 180 | 110 | MPa | ASTM D638 |
| 斷裂,23℃ | 180 | 105 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂,23℃) | 3.0 | 6.0 | % | ISO 527-2 |
| 彎曲模量(23℃) | 8300 | 5000 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度 | ISO 179 | |||
| -30℃ | 9.0 | -- | kJ/m² | |
| 23℃ | 12 | 20 | kJ/m² | |
| 簡支梁無缺口沖擊強度 | ISO 179 | |||
| -30℃ | 65 | -- | kJ/m² | |
| 23℃ | 80 | 95 | kJ/m² | |
| 懸壁梁缺口沖擊強度 | ||||
| -40℃ | 110 | -- | J/m | ASTM D256 |
| 23℃ | 150 | 260 | J/m | ASTM D256 |
| 23℃ | 12 | -- | kJ/m² | ISO 180 |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 220 | -- | ℃ | ASTM D648,ISO 75-2/B |
| 1.8 MPa,未退火 | 210 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 205 | -- | ℃ | ISO 75-2/A |
| 熔融峰值溫度 | 220 | -- | ℃ | ASTM D3418,ISO 3146 |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 83 | ℃ | ||
| 干燥時間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 加工（熔體）溫度 | 270 到 295 | ℃ | ||
| 模具溫度 | 80 到 95 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
