Ultramid® B3W BK102
聚酰胺6（尼龍6）PA6
德國(guó)巴斯夫-BASF Corporation
產(chǎn)品說(shuō)明:

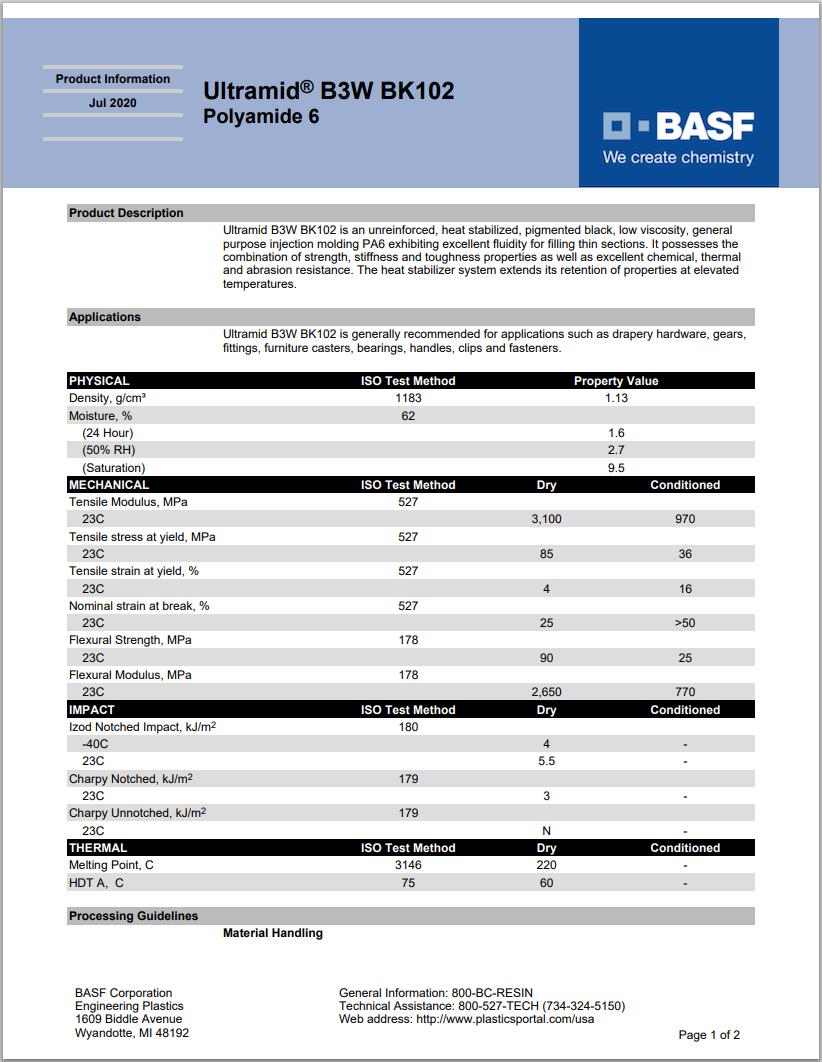

Ultramid B3W BK102 is an unreinforced, heat stabilized, pigmented black, low viscosity, general purpose injection molding PA6 exhibiting excellent fluidity for filling thin sections. It possesses the combination of strength, stiffness and toughness properties as well as excellent chemical, thermal and abrasion resistance. The heat stabilizer system extends its retention of properties at elevated temperatures.
Applications
Ultramid B3W BK102 is generally recommended for applications such as drapery hardware, gears, fittings, furniture casters, bearings, handles, clips and fasteners.
含添加劑：熱穩(wěn)定劑
材料特性：低粘度、良好的強(qiáng)度、良好剛性、流動(dòng)性高、熱穩(wěn)定、韌性良好
材料用途：把手、齒輪、軸承
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國(guó)代理：蘇州希普能工程塑料
Ultramid® B3W BK102 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.13 | -- | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | |||
| 24 hr,23℃ | 1.6 | -- | % | |
| 飽和,23℃ | 9.5 | -- | % | |
| 平衡,23℃,50% RH | 2.7 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 3100 | 970 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(屈服,23℃) | 85.0 | 36.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(屈服,23℃) | 4.0 | 16 | % | ISO 527-2 |
| 標(biāo)稱拉伸斷裂應(yīng)變(23℃) | 25 | > 50 | % | ISO 527-2 |
| 彎曲模量(23℃) | 2650 | 770 | MPa | ISO 178 |
| 彎曲應(yīng)力(23℃) | 90.0 | 25.0 | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 3.0 | -- | kJ/m² | ISO 179 |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度(23℃) | 無(wú)斷裂 | -- | ISO 179 | |
| 懸壁梁缺口沖擊強(qiáng)度 | ISO 180 | |||
| -40℃ | 4.0 | -- | kJ/m² | |
| 23℃ | 5.5 | -- | kJ/m² | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 60.0 | -- | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 220 | -- | ℃ | ISO 3146 |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時(shí)間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 加工（熔體）溫度 | 240 到 285 | ℃ | ||
| 模具溫度 | 65 到 80 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
