Ultramid® B3S BK00464
聚酰胺6（尼龍6）PA6
德國(guó)巴斯夫-BASF Corporation
材料特性：耐油
材料用途：汽車(chē)行業(yè)
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國(guó)代理：蘇州希普能工程塑料

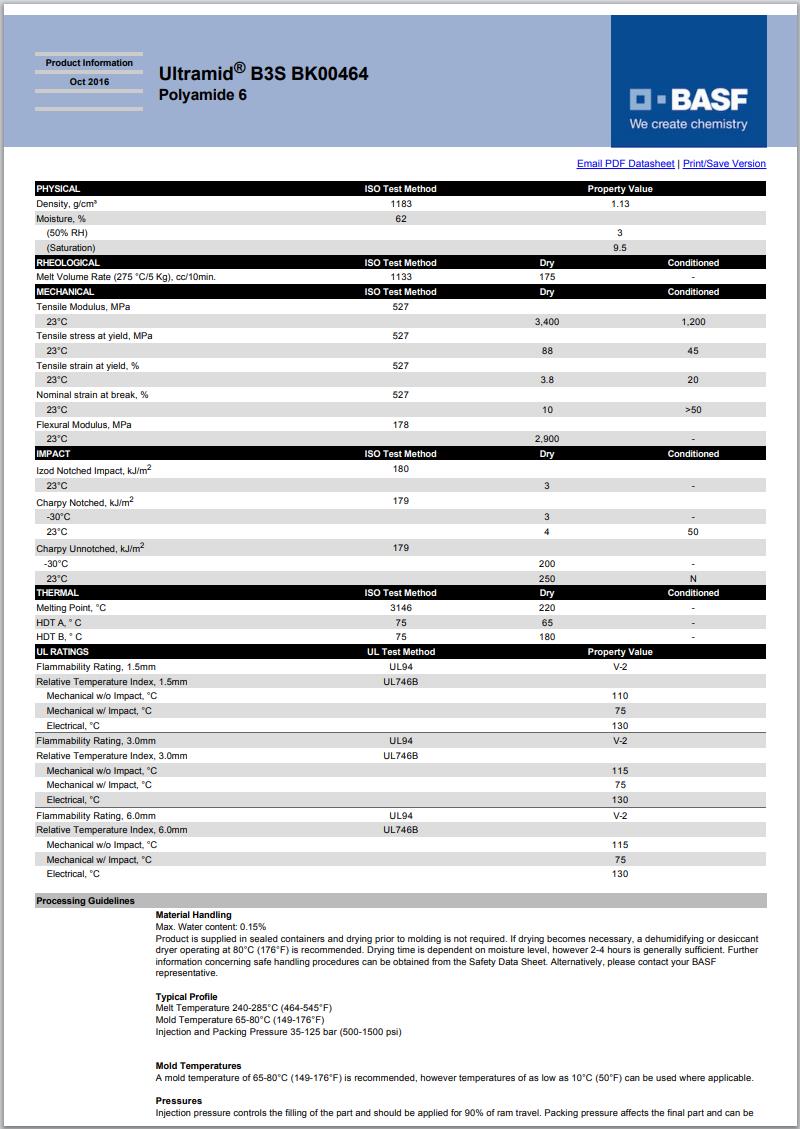

Ultramid® B3S BK00464 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 密度 | 1.13 | -- | g/cm³ | ISO 1183 |
| 熔融體積流量（MVR）(275℃/5.0 kg) | 180 | -- | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | |||
| 飽和,23℃ | 9.5 | -- | % | |
| 平衡,23℃,50% RH | 3.0 | -- | % | |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 拉伸模量(23℃) | 3400 | 1200 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(屈服,23℃) | 88.0 | 45.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(屈服,23℃) | 3.8 | 20 | % | ISO 527-2 |
| 標(biāo)稱(chēng)拉伸斷裂應(yīng)變(23℃) | 10 | > 50 | % | ISO 527-2 |
| 彎曲模量(23℃) | 2900 | -- | MPa | ISO 178 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 3.0 | -- | kJ/m² | |
| 23℃ | 4.0 | 50 | kJ/m² | |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度 | ISO 179 | |||
| -30℃ | 200 | -- | kJ/m² | |
| 23℃ | 250kJ/m² | 無(wú)斷裂 | ||
| 懸壁梁缺口沖擊強(qiáng)度(23℃) | 3.0 | -- | kJ/m² | ISO 180 |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 180 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 65.0 | -- | ℃ | ISO 75-2/A |
| 溶融溫度（DSC） | 220 | -- | ℃ | ISO 3146 |
| RTI Elec | UL 746B | |||
| 1.5 mm | 130 | -- | ℃ | |
| 3.0 mm | 130 | -- | ℃ | |
| 6.0 mm | 130 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 1.5 mm | 75.0 | -- | ℃ | |
| 3.0 mm | 75.0 | -- | ℃ | |
| 6.0 mm | 75.0 | -- | ℃ | |
| RTI | UL 746B | |||
| 1.5 mm | 110 | -- | ℃ | |
| 3.0 mm | 115 | -- | ℃ | |
| 6.0 mm | 115 | -- | ℃ | |
| 可燃性 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | UL 94 | |||
| 1.5 mm | V-2 | -- | ||
| 3.0 mm | V-2 | -- | ||
| 6.0 mm | V-2 | -- | ||
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 80 | ℃ | ||
| 干燥時(shí)間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 加工（熔體）溫度 | 240 到 285 | ℃ | ||
| 模具溫度 | 65 到 80 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
