Ultramid® B3K BK00464
聚酰胺6（尼龍6）PA6
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid B3K BK00464 is an easy flowing, stabilized PA6 product for fast processing.
Applications
Typical applications include technical parts with wall thicknesses greater than 2 mm.

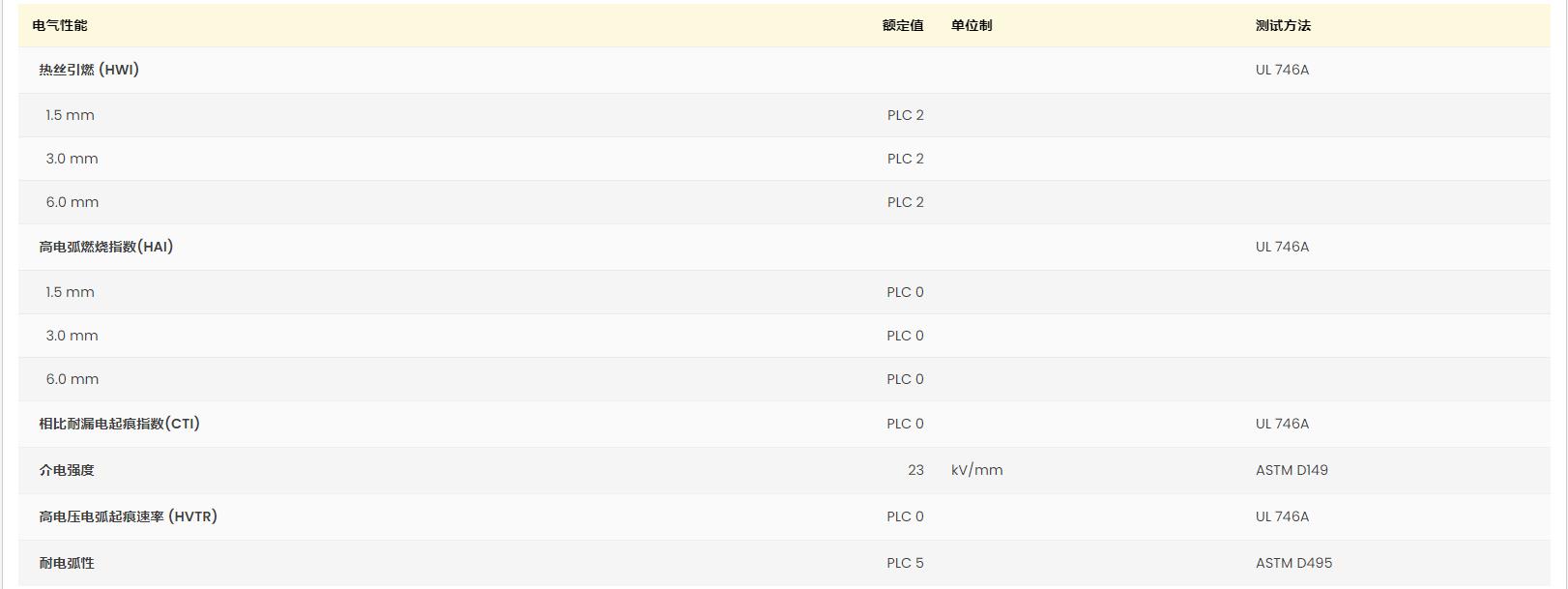

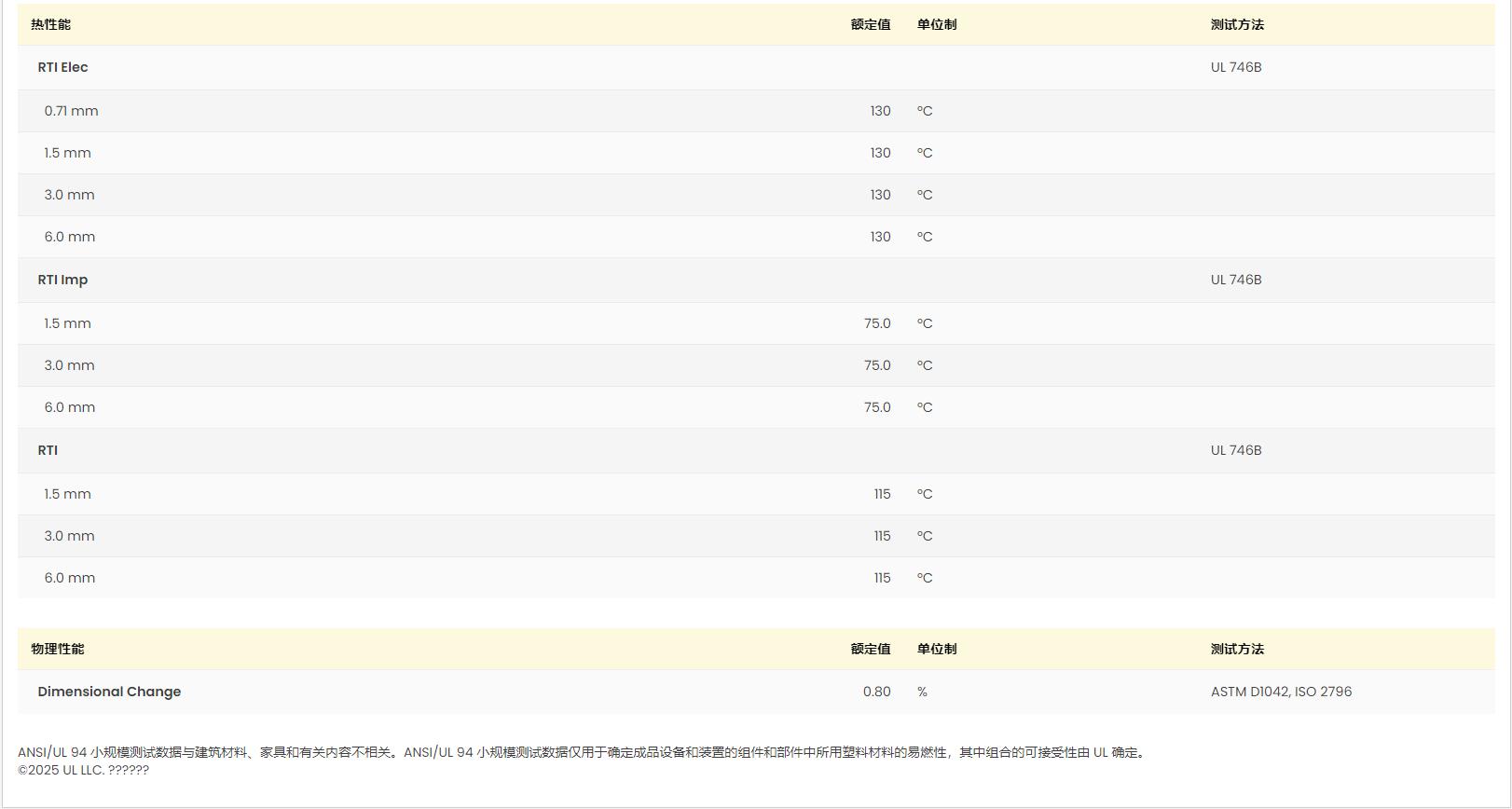

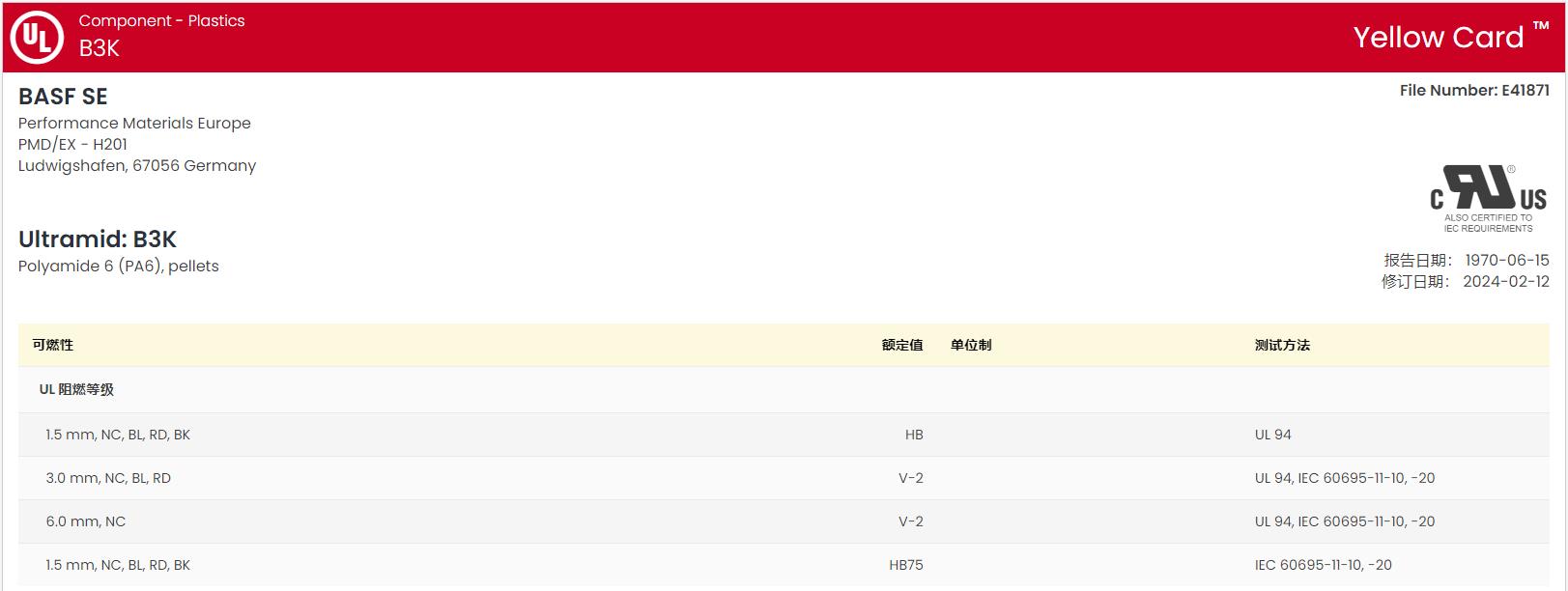

黃卡號碼：E36632-531651、E41871-233693
材料特性：快的成型周期、耐油、良好的流動性
材料用途：工程配件
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國代理：蘇州希普能工程塑料
Ultramid® B3K BK00464 巴斯夫中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.14 | g/cm³ | ISO 1183 |
| 機(jī)械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 3400 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂,23℃) | 90.0 | MPa | ISO 527-2 |
| 彎曲模量(23℃) | 3000 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度(23℃) | 6.0 | kJ/m² | ISO 179 |
| 懸壁梁缺口沖擊強(qiáng)度(23℃) | 5.0 | kJ/m² | ISO 180 |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 64.0 | ℃ | ISO 75-2/A |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 | ℃ | |
| 干燥時間 | 2.0 到 4.0 | hr | |
| 建議的最大水分含量 | 0.15 | % | |
| 加工（熔體）溫度 | 240 到 285 | ℃ | |
| 模具溫度 | 65 到 80 | ℃ | |
| 注塑壓力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
