Ultramid® B3GM35 BKQ642 23220
聚酰胺6（尼龍6）PA6
德國巴斯夫-BASF Corporation
產(chǎn)品說明:
Ultramid B3GM35 BKQ642 23220 is a 40% combined glass-fiber and mineral reinforced, pigmented black injection molding PA6 grade.
Applications
Typical applications include industrial articles requiring medium rigidity and high dimensional stability.
增強(qiáng)材料：玻璃+礦物40%填充
材料特性：耐油、中等硬度、High Dimensional Stability
材料用途：工業(yè)應(yīng)用
加工方法：黑色粒子注射成型
供貨地區(qū)：北美洲
中國代理：蘇州希普能工程塑料

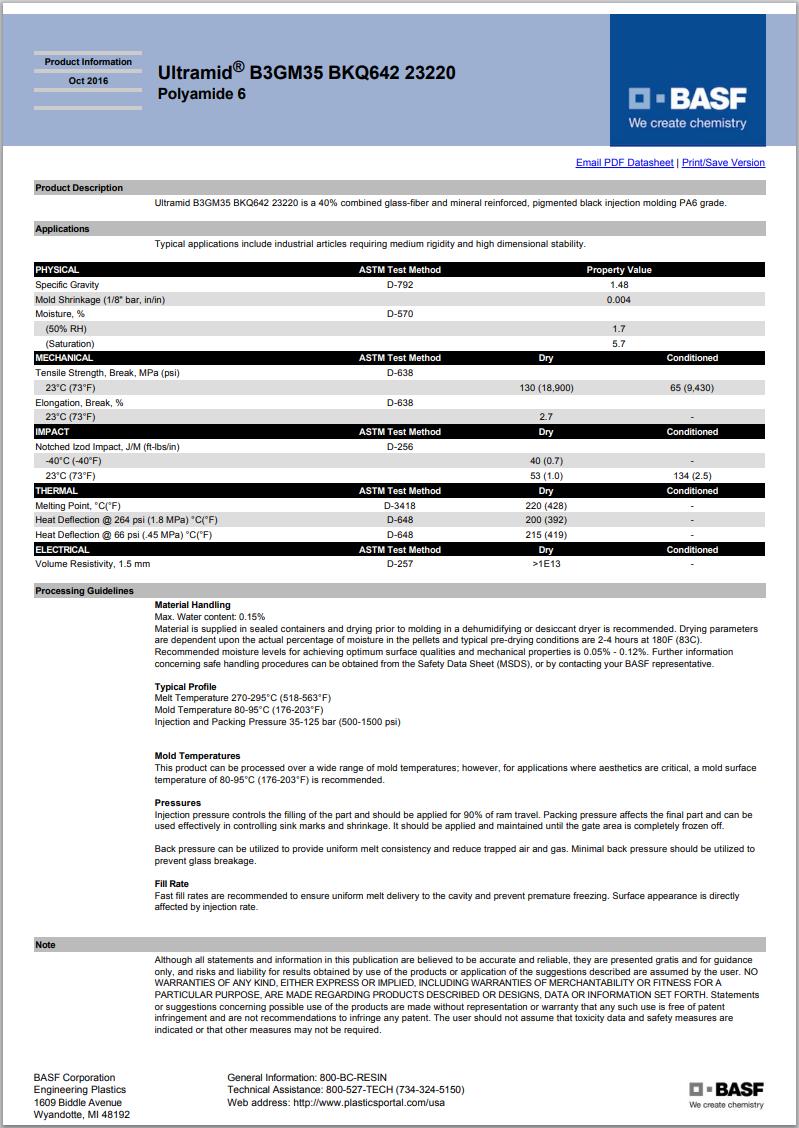

Ultramid® B3GM35 BKQ642 23220 巴斯夫中文加工參數(shù)表
| 物理性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 密度/比重 | 1.48 | -- | g/cm³ | ASTM D792,ISO 1183 |
| 收縮率-流動(3.18 mm) | 0.40 | -- | % | |
| 吸水率 | ||||
| 飽和 | 5.7 | -- | % | ASTM D570 |
| 飽和,23℃ | 5.7 | -- | % | ISO 62 |
| 平衡,50% RH | 1.7 | -- | % | ASTM D570 |
| 平衡,23℃,50% RH | 1.7 | -- | % | ISO 62 |
| 機(jī)械性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 拉伸模量(23℃) | 9000 | -- | MPa | ISO 527-1 |
| 抗張強(qiáng)度 | ||||
| 斷裂,23℃ | 130 | 65.0 | MPa | ASTM D638 |
| 斷裂,23℃ | 130 | -- | MPa | ISO 527-2 |
| 伸長率(斷裂,23℃) | 2.7 | -- | % | ASTM D638,ISO 527-2 |
| 沖擊性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度(23℃) | 3.9 | -- | kJ/m² | ISO 179 |
| 懸壁梁缺口沖擊強(qiáng)度 | ASTM D256 | |||
| -40℃ | 40 | -- | J/m | |
| 23℃ | 53 | 130 | J/m | |
| 熱性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 | ||||
| 0.45 MPa,未退火 | 215 | -- | ℃ | ASTM D648 |
| 0.45 MPa,未退火 | 214 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 200 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 198 | -- | ℃ | ISO 75-2/A |
| 熔融峰值溫度 | 220 | -- | ℃ | ASTM D3418,ISO 3146 |
| 電氣性能 | 干燥 | 調(diào)節(jié)后的 | 單位制 | 測試方法 |
| 體積電阻率 | ||||
| 1.50 mm | > 1.0E+15 | -- | ohms·cm | ASTM D257 |
| -- | > 1.0E+15 | -- | ohms·cm | IEC 60093 |
| 注射 | 干燥 | 單位制 | ||
| 干燥溫度 | 83 | ℃ | ||
| 干燥時間 | 2.0 到 4.0 | hr | ||
| 建議的最大水分含量 | 0.15 | % | ||
| 加工（熔體）溫度 | 270 到 295 | ℃ | ||
| 模具溫度 | 80 到 95 | ℃ | ||
| 注塑壓力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
