DURACON® TR-20
聚甲醛（POM）共聚物>POM-TD15<
日本寶理塑料-Polyplastics
產(chǎn)品說(shuō)明:
Mineral Reinforced High Rigidity, Low Warpage
ul證書(shū)號(hào)：E45034-235811
增強(qiáng)材料：礦物填料
材料特性：共聚物，低翹曲，高剛性
加工方法：粒子注射成型
供貨地區(qū)：北美洲，非洲和中東，拉丁美洲，歐洲，亞太地區(qū)
中國(guó)代理：蘇州希普能工程塑料
DURACON® TR-20 寶理POM中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.53 | g/cm³ | ISO 1183 |
| 熔流率（熔體流動(dòng)速率）(190℃/2.16kg) | 21 | g/10 min | ISO 1133 |
| 熔融體積流量（MVR）(190℃/2.16kg) | 16 | cm³/10min | ISO 1133 |
| 收縮率1 | ISO 294-4 | ||
| 垂直:2.00 mm | 1.6 | % | |
| 流動(dòng):2.00 mm | 1.7 | % | |
| 吸水率(24 hr,23℃,1.00 mm) | 0.50 | % | ISO 62 |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 4500 | MPa | ISO 527-1 |
| 拉伸應(yīng)力 | 59.0 | MPa | ISO 527-2 |
| 拉伸應(yīng)變(斷裂) | 5.0 | % | ISO 527-2 |
| 彎曲模量 | 4100 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 96.0 | MPa | ISO 178 |
| 摩擦系數(shù) | JIS K7218 | ||
| 與鋼-動(dòng)態(tài)2 | 0.50 | ||
| Dynamic3 | 0.40 | ||
| 磨損因數(shù) | JIS K7218 | ||
| 0.49 MPa,0.30 m/sec4 | 10 | 10^-8 mm³/N·m | |
| 0.060 MPa,0.15 m/sec5 | 500 | 10^-8 mm³/N·m | |
| 0.49 MPa,0.30 m/sec6 | 3000 | 10^-8 mm³/N·m | |
| 0.060 MPa,0.15 m/sec7 | 9000 | 10^-8 mm³/N·m | |
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 3.0 | kJ/m² | ISO 179/1eA |
| 硬度 | 額定值 | 單位制 | 測(cè)試方法 |
| 洛氏硬度(M計(jì)秤) | 75 | ISO 2039-2 | |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 125 | ℃ | ISO 75-2/A |
| 線形熱膨脹系數(shù) | 內(nèi)部方法 | ||
| 流動(dòng):23 到 55℃ | 8.0E-5 | cm/cm/℃ | |
| 垂直:23 到 55℃ | 8.0E-5 | cm/cm/℃ | |
| 電氣性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 表面電阻率 | 9.0E+15 | ohms | IEC 60093 |
| 體積電阻率 | 2.0E+14 | ohms·cm | IEC 60093 |
| 介電強(qiáng)度(3.00mm) | 21 | kV/mm | IEC 60243-1 |

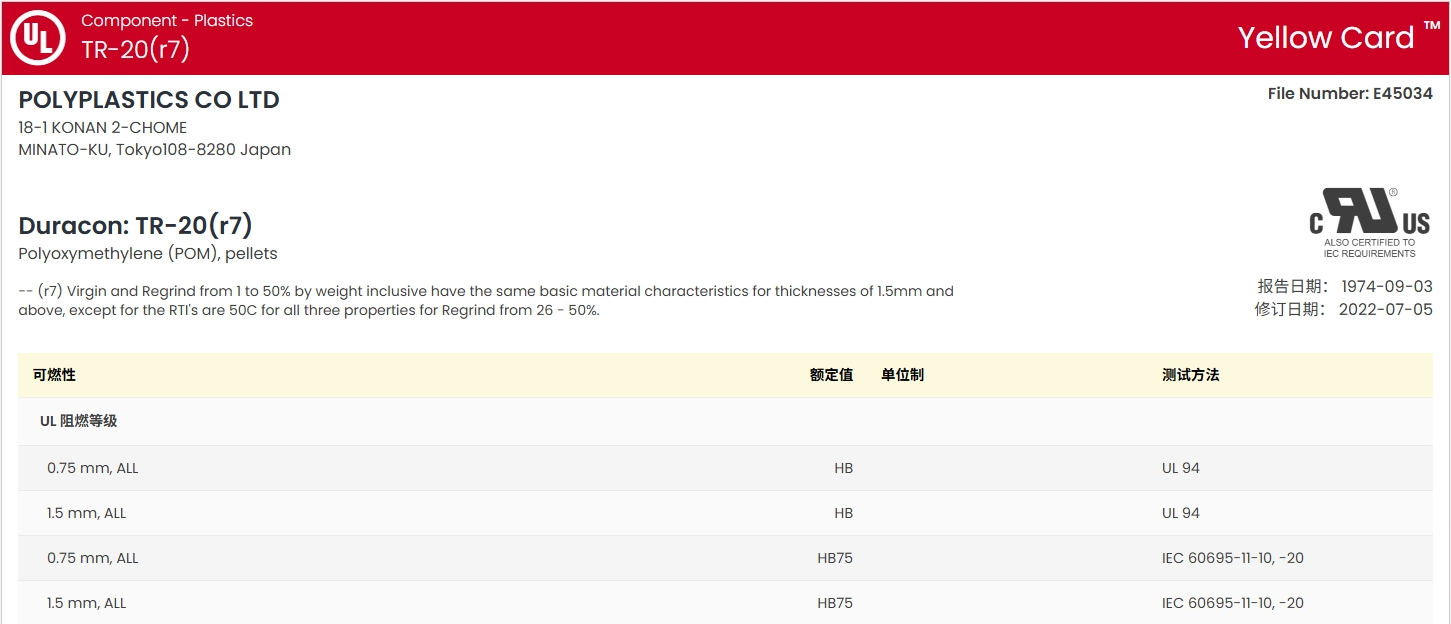

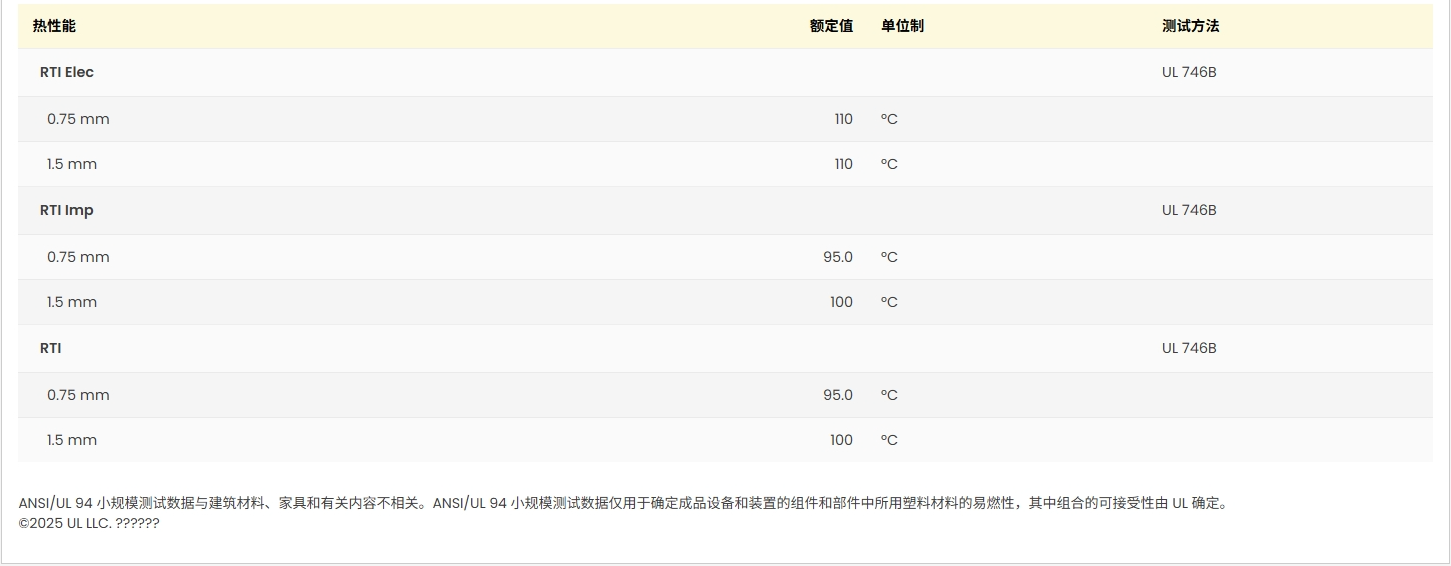

| 可燃性 | 額定值 | 單位制 | 測(cè)試方法 |
| UL 阻燃等級(jí) | HB | UL 94 | |
| 補(bǔ)充信息 | 額定值 | 單位制 | 測(cè)試方法 |
| Color Number | CF2001/CD3501 | ||
| 備注 160x60x2mmt,Cavity Pressure 60 MPa 20.49 MPa,30 cm/s 3vs M90-44,0.06 MPa,15 cm/s 4Thrust,vs C-Steel,Steel Side 5Thrust,vs M90-44,Material Side 6Thrust,vs C-Steel,Material Side 7Thrust,vs M90-44,M90-44 Side |
|||
