DURACON® M270-44
聚甲醛（POM）共聚物
生產(chǎn)商：Polyplastics
Standard High Flow, Fast Molding Cycle

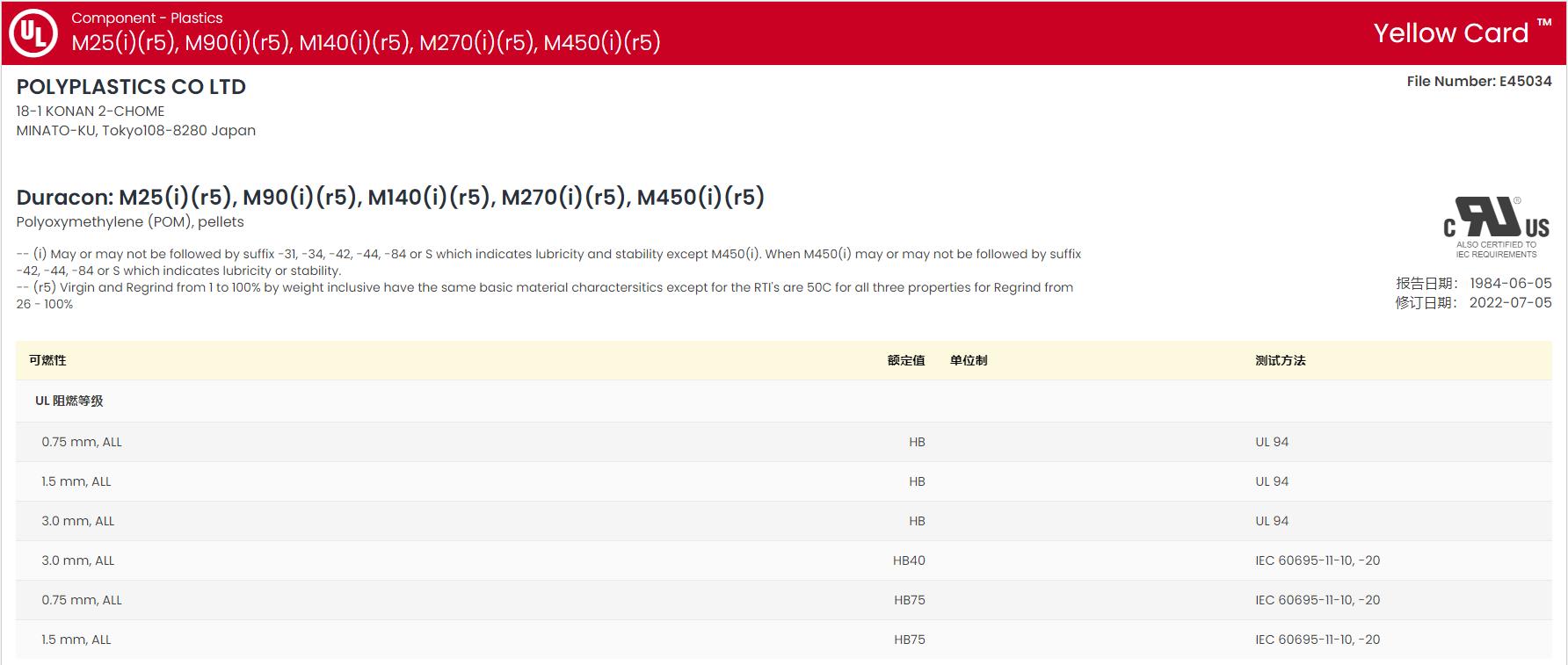

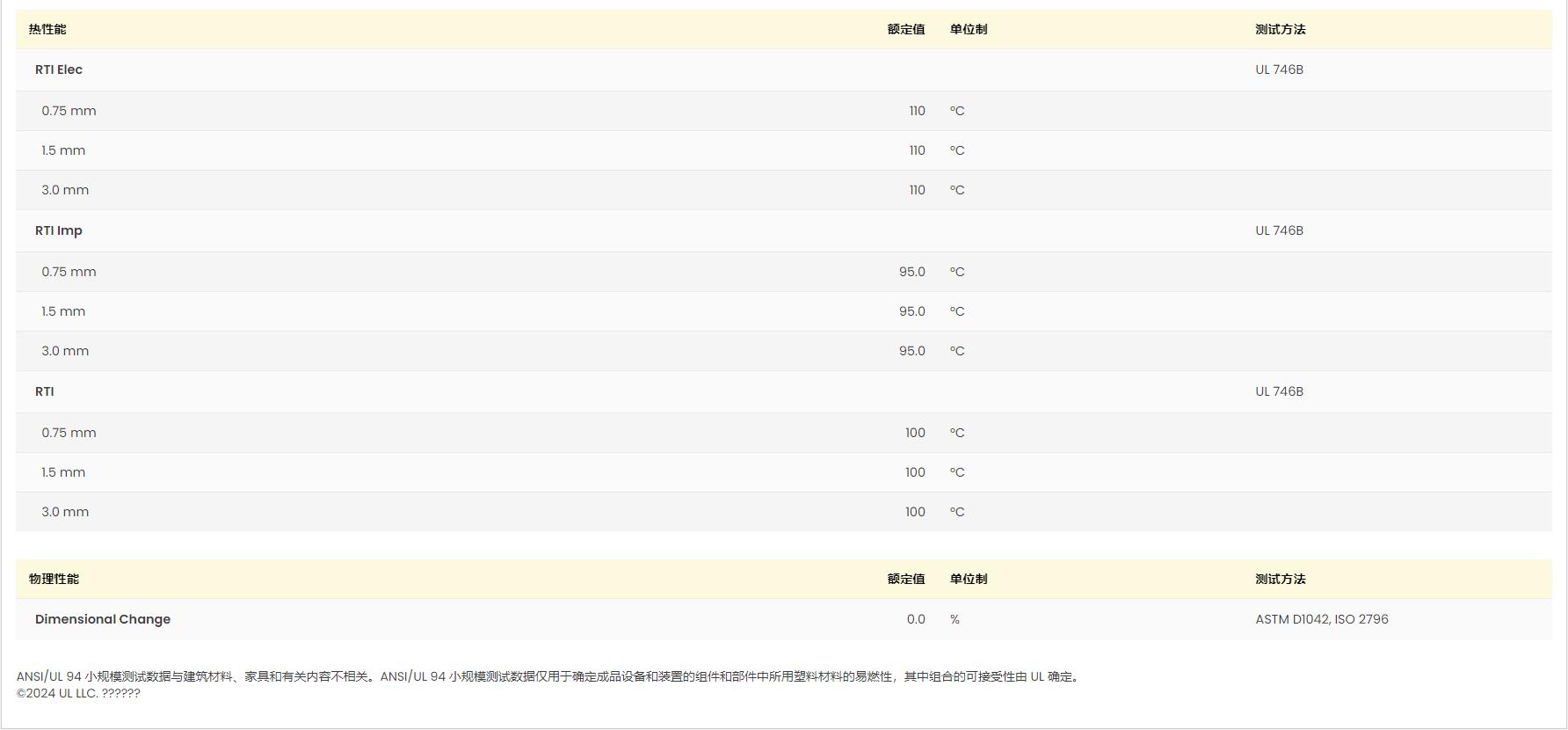

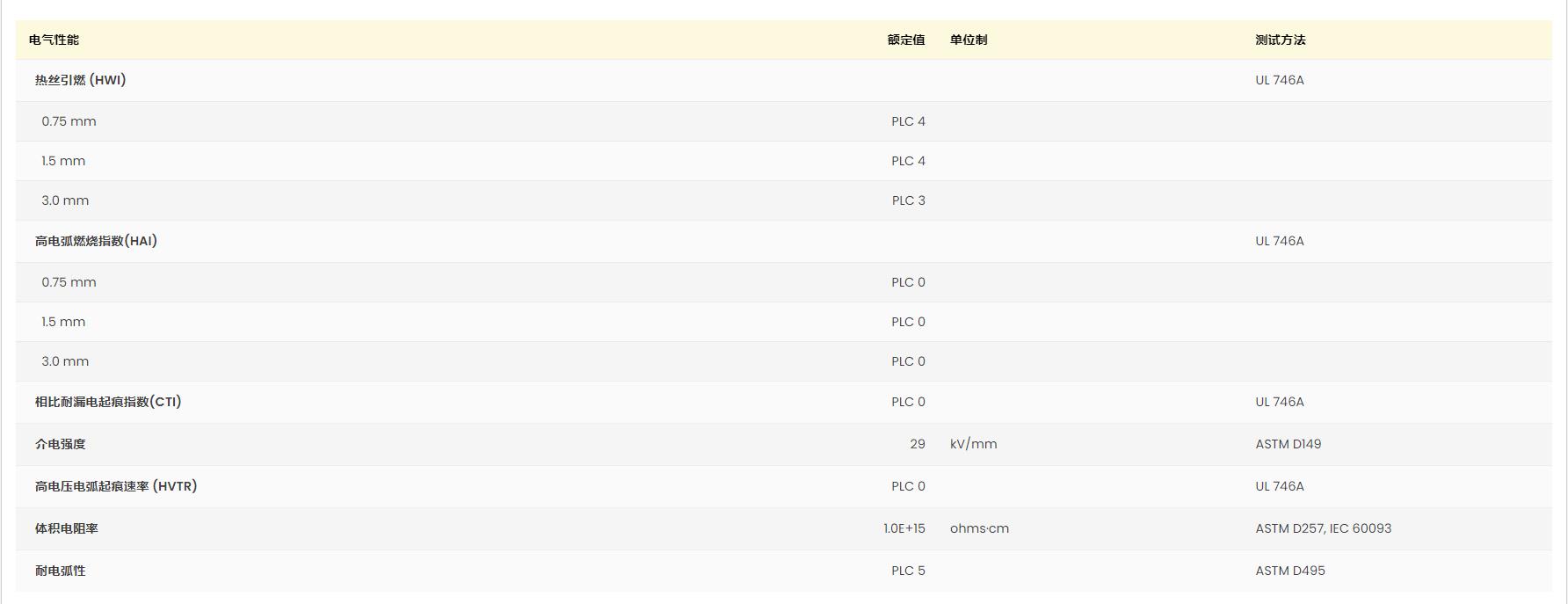

黃卡號碼：E45034-100337529、E45034-235766
材料特性：共聚物、快的成型周期、流動性高
標識代碼：POM
外觀加工：粒子注射成型
供貨地區(qū)：北美洲、非洲和中東、拉丁美洲、歐洲、亞太地區(qū)
寶理代理：蘇州希普能工程塑料
DURACON® M270-44物性表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.41 | g/cm³ | ISO 1183 |
| 熔流率（熔體流動速率）(190℃/2.16kg) | 27 | g/10 min | ISO 1133 |
| 熔融體積流量（MVR）(190℃/2.16kg) | 23 | cm³/10min | ISO 1133 |
| 收縮率1 | ISO 294-4 | ||
| 垂直:2.00 mm | 2.2 | % | |
| 流動:2.00 mm | 2.2 | % | |
| 吸水率(24 hr,23℃,1.00 mm) | 0.50 | % | ISO 62 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 | 2800 | MPa | ISO 527-1 |
| 拉伸應(yīng)力 | 63.0 | MPa | ISO 527-2 |
| 標稱拉伸斷裂應(yīng)變 | 30 | % | ISO 527-2 |
| 彎曲模量 | 2550 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 88.0 | MPa | ISO 178 |
| 摩擦系數(shù) | JIS K7218 | ||
| 與鋼-動態(tài)2 | 0.40 | ||
| Dynamic3 | 0.37 | ||
| 磨損因數(shù) | JIS K7218 | ||
| 0.98 MPa,0.30 m/sec4 | < 1.0 | 10^-8 mm³/N·m | |
| 0.98 MPa,0.30 m/sec5 | 30 | 10^-8 mm³/N·m | |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強度(23℃) | 5.3 | kJ/m² | ISO 179/1eA |
| 硬度 | 額定值 | 單位制 | 測試方法 |
| 洛氏硬度(M計秤) | 80 | ISO 2039-2 | |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 100 | ℃ | ISO 75-2/A |
| 線形熱膨脹系數(shù) | 內(nèi)部方法 | ||
| 流動:23 到 55℃ | 1.1E-4 | cm/cm/℃ | |
| 垂直:23 到 55℃ | 1.1E-4 | cm/cm/℃ | |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 表面電阻率 | 1.0E+16 | ohms | IEC 60093 |
| 體積電阻率 | 1.0E+14 | ohms·cm | IEC 60093 |
| 介電強度(3.00mm) | 19 | kV/mm | IEC 60243-1 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| UL 阻燃等級 | HB | UL 94 | |
| 補充信息 | 額定值 | 單位制 | 測試方法 |
| Color Number | CF2001/CD3068 | ||
| 備注 160x60x20mmt, Cavity Pressure 60 MPa 20.98 MPa, 30 cm/s 3vs M90-44, 0.06 MPa, 15 cm/s 4vs C-Steel, Steel Side 5vs C-Steel, Material Side |
|||
