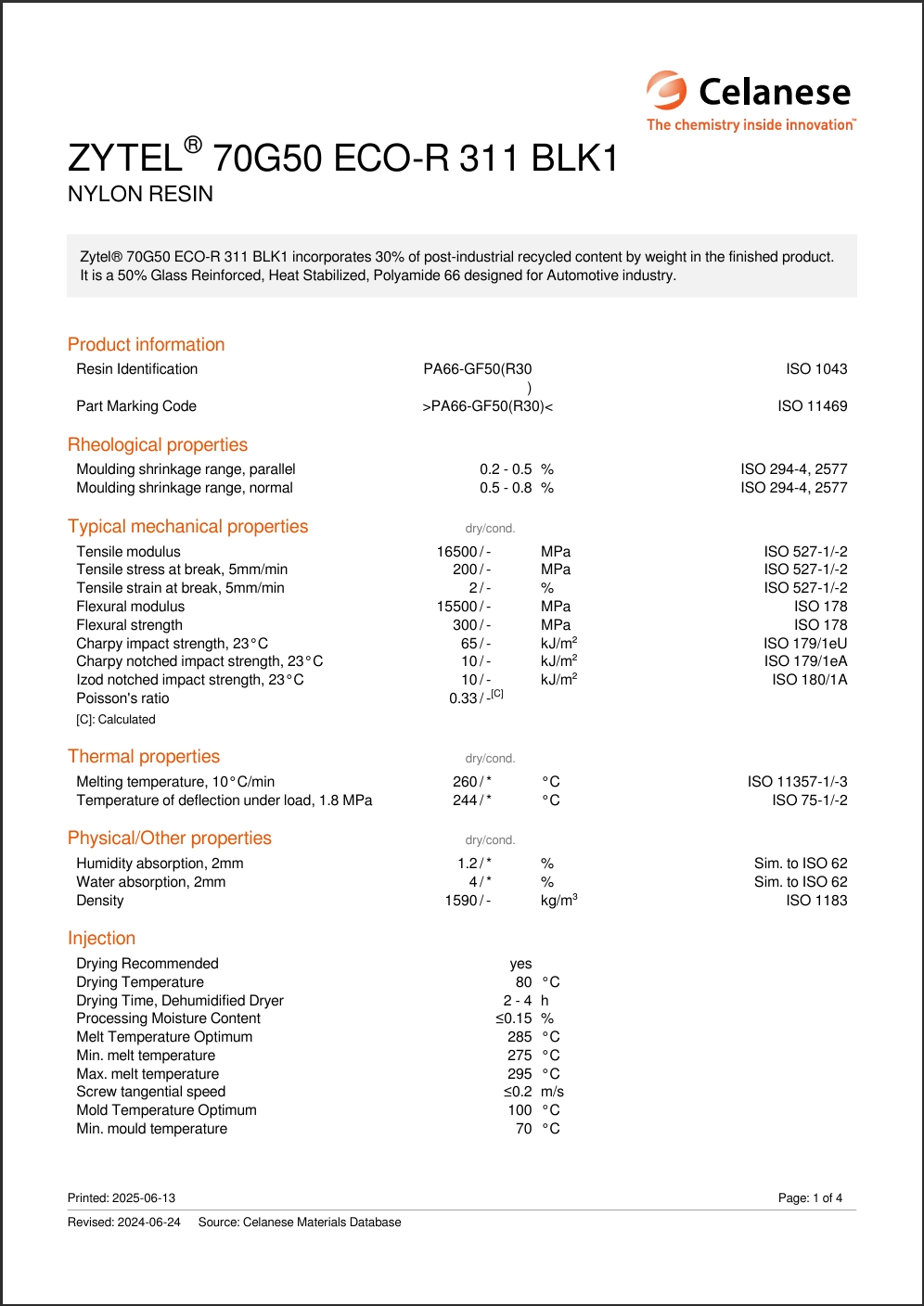

Zytel® 70G50 ECO-R 311 BLK1
聚酰胺66（尼龍66）PA66-GF50(R30)
美國(guó)塞拉尼斯-Celanese Corporation
產(chǎn)品說(shuō)明:
Zytel® 70G50 ECO-R 311 BLK1 incorporates 30% of post-industrial recycled content by weight in the finished product. It is a 50% Glass Reinforced, Heat Stabilized, Polyamide 66 designed for Automotive industry.
增強(qiáng)材料：玻璃纖維50%增強(qiáng)
含添加劑：熱穩(wěn)定劑
回收含量：是
材料特性：環(huán)保，熱穩(wěn)定
加工方法：粒子注射成型
供貨地區(qū)：北美洲，非洲和中東，拉丁美洲，歐洲，亞太地區(qū)
中國(guó)代理：蘇州希普能工程塑料
Zytel® 70G50 ECO-R 311 BLK1賽拉尼斯PA66中文加工參數(shù)表
| 物理性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 密度 | 1.59 | g/cm³ | ISO 1183 |
| 收縮率 | ISO 294-4 | ||
| 垂直 | 0.50到0.80 | % | |
| 流動(dòng) | 0.20到0.50 | % | |
| 吸水率 | ISO 62 | ||
| 飽和,23℃,2.00mm | 4.0 | % | |
| 平衡,23℃,2.00mm,50% RH | 1.2 | % | |
| 機(jī)械性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 拉伸模量 | 16500 | MPa | ISO 527-1 |
| 拉伸應(yīng)力(斷裂) | 200 | MPa | ISO 527-2/5 |
| 拉伸應(yīng)變(斷裂) | 2.0 | % | ISO 527-2/5 |
| 彎曲模量 | 15500 | MPa | ISO 178 |
| 彎曲應(yīng)力 | 300 | MPa | ISO 178 |
| 泊松比 | 0.33 | ||
| 沖擊性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 簡(jiǎn)支梁缺口沖擊強(qiáng)度(23℃) | 10 | kJ/m² | ISO 179/1eA |
| 簡(jiǎn)支梁無(wú)缺口沖擊強(qiáng)度(23℃) | 65 | kJ/m² | ISO 179/1eU |
| 懸壁梁缺口沖擊強(qiáng)度(23℃) | 10 | kJ/m² | ISO 180/1A |
| 熱性能 | 額定值 | 單位制 | 測(cè)試方法 |
| 載荷下熱變形溫度(1.8 MPa,未退火) | 244 | ℃ | ISO 75-2/A |
| 熔融溫度1 | 260 | ℃ | ISO 11357-3 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 80 | ℃ | |
| 干燥時(shí)間-熱風(fēng)干燥機(jī) | 2.0到4.0 | hr | |
| 建議的最大水分含量 | < 0.15 | % | |
| 加工（熔體）溫度 | 275到295 | ℃ | |
| Melt Temperature,Optimum | 285 | ℃ | |
| 模具溫度 | 70到120 | ℃ | |
| Mold Temperature,Optimum | 100 | ℃ | |
| Drying Recommended | yes | ||
| Screw Tangential Speed | < 12 | m/min | |
| 備注 110℃/min |
|||
